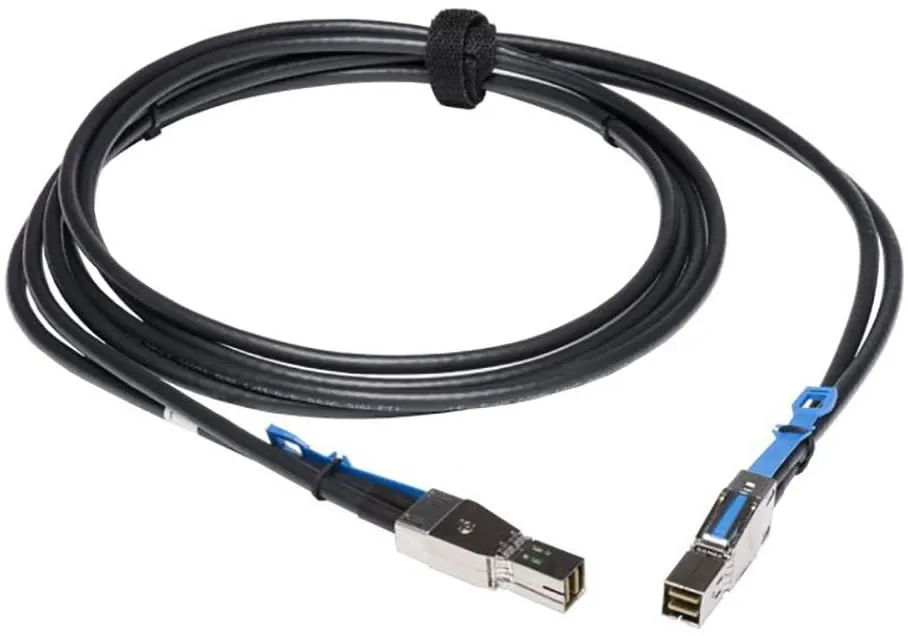

Lenovo Mini SAS HD Kabel | 2m SFF-8644 zu SFF-8644 | 00YL849

Das Lenovo External MiniSAS HD Kabel 00YL849 ist ein hochspezialisiertes SAS-Verbindungskabel für den professionellen Storage-Bereich, das für den Einsatz in Rechenzentren und Enterprise-Storage-Umgebungen entwickelt wurde. Als 2 Meter langes, externes SAS-Kabel mit SFF-8644 Anschlüssen an beiden Enden bildet es die kritische Verbindung zwischen Lenovo ThinkSystem Storage-Controllern und -Gehäusen. Mit seiner 12 Gbit/s Übertragungsrate und der spezifischen Kompatibilität zu Lenovos DE4000H Storage-Systemen stellt es eine unverzichtbare Komponente für skalierbare Storage-Infrastrukturen dar. SAS-Technologie und Übertragungsleistung Das 00YL849 Kabel basiert auf der Serial Attached SCSI (SAS) Technologie und unterstützt Datenübertragungsraten von bis zu 12 Gbit/s. Diese Geschwindigkeit entspricht dem SAS-3 Standard und ermöglicht es, auch hochperformante SSDs und schnelle mechanische Festplatten ohne Geschwindigkeitsengpass anzubinden. Die SAS-Architektur bietet gegenüber herkömmlichen SATA-Verbindungen mehrere entscheidende Vorteile: Vollduplex-Kommunikation, höhere Zuverlässigkeit durch erweiterte Fehlerkorrektur und die Möglichkeit, sowohl SATA- als auch SAS-Laufwerke am gleichen Controller zu betreiben. Die 12 Gbit/s Bandbreite teilt sich auf vier parallel arbeitende Lanes auf, wodurch eine effektive Lastverteilung und Redundanz erreicht wird. Diese Architektur ist besonders wichtig in Enterprise-Umgebungen, wo Ausfallsicherheit und konsistente Performance kritische Anforderungen darstellen. Das Kabel unterstützt außerdem Hot-Plug-Funktionalität, sodass Storage-Erweiterungen im laufenden Betrieb möglich sind, ohne das gesamte System herunterfahren zu müssen. SFF-8644 Connector-Technologie und Zuverlässigkeit Die SFF-8644 Anschlüsse des 00YL849 Kabels entsprechen dem Small Form Factor Standard und bieten eine kompakte, aber robuste Verbindungslösung für moderne Storage-Systeme. Mit 36 Pins pro Anschluss ermöglichen sie die Übertragung von vier SAS-Lanes gleichzeitig, was die maximale Bandbreitenausnutzung gewährleistet. Die Stecker sind als gerade Ausführung konzipiert, was eine direkte, platzsparende Verbindung ohne Winkel oder Biegungen ermöglicht. Die männlichen Stecker (M/M Konfiguration) sind für die direkte Verbindung zwischen Storage-Controllern und -Gehäusen optimiert. Die Kontakte sind vergoldet, um Korrosion zu verhindern und eine langfristig stabile Signalübertragung zu gewährleisten. Das Verriegelungssystem der SFF-8644 Anschlüsse sorgt für eine sichere mechanische Verbindung, die auch bei Vibrationen in Rechenzentrumsumgebungen zuverlässig hält. Kabellänge und Installationsflexibilität Mit einer Länge von 2 Metern bietet das 00YL849 Kabel ausreichend Flexibilität für die meisten Rack-Installationen, ohne unnötig lange Kabelwege zu erzeugen. Diese Länge ist speziell auf die Anforderungen von Lenovo ThinkSystem Installationen abgestimmt, wo Storage-Controller und -Gehäuse typischerweise in benachbarten Höheneinheiten oder innerhalb desselben Racks montiert werden. Die 2-Meter-Länge minimiert gleichzeitig Signalverluste, die bei längeren Kabeln auftreten können. Bei SAS-Verbindungen mit 12 Gbit/s ist die Kabellänge ein kritischer Faktor für die Signalintegrität. Das schwarze Kabelmantel-Design fügt sich unauffällig in professionelle IT-Umgebungen ein und bietet gleichzeitig Schutz vor elektromagnetischen Interferenzen (EMI), die in dicht bestückten Rechenzentren auftreten können. ThinkSystem DE4000H Kompatibilität und Integration Das Kabel ist spezifisch für die Integration in Lenovo ThinkSystem DE4000H Storage-Systeme entwickelt worden. Die DE4000H Serie umfasst verschiedene Chassis-Varianten, darunter 2U12 LFF (Large Form Factor), 2U24 SFF (Small Form Factor) und 4U60 LFF Konfigurationen. Diese Systeme sind für unterschiedliche Storage-Anforderungen konzipiert: Die 2U12 Varianten eignen sich für Umgebungen mit hohen Kapitätsanforderungen bei 3,5-Zoll Laufwerken, während die 2U24 SFF Systeme maximale Laufwerksdichte mit 2,5-Zoll Drives ermöglichen. Die 4U60 Controller-Gehäuse bieten die höchste Kapazität mit bis zu 60 Laufwerks-Slots und sind für großangelegte Storage-Implementierungen vorgesehen. Das 00YL849 Kabel ermöglicht die Verkettung mehrerer Gehäuse oder die Verbindung zwischen Controller- und Expansion-Einheiten. Durch die Unterstützung verschiedener Gehäuse-Typen bietet es Systemintegratoren die Flexibilität, Storage-Lösungen bedarfsgerecht zu skalieren. Performance-Optimierung und Datenintegrität Das Kabel ist für optimale Signalübertragung bei 12 Gbit/s ausgelegt und verwendet hochwertige Schirmung, um Crosstalk zwischen den vier SAS-Lanes zu minimieren. Die differenzielle Signalübertragung der SAS-Technologie in Kombination mit der präzisen Impedanz-Kontrolle des Kabels gewährleistet minimale Bitfehlerraten auch bei Volllast-Betrieb. Dies ist besonders wichtig bei kritischen Anwendungen wie Datenbank-Servern oder Backup-Systemen, wo Datenintegrität oberste Priorität hat. Die Unterstützung für SAS Expander-Technologie ermöglicht es, mit einem einzigen Kabel den Zugriff auf mehrere nachgelagerte Storage-Gehäuse zu realisieren. Das Kabel unterstützt außerdem SAS Zoning, wodurch verschiedene Hosts selektiven Zugriff auf bestimmte Storage-Bereiche erhalten können – eine wichtige Funktion für Multi-Tenant-Umgebungen oder Storage-as-a-Service Implementierungen. Installation und Wartungsaspekte Die Installation des 00YL849 Kabels ist durch die standardisierten SFF-8644 Anschlüsse unkompliziert. Die Stecker sind eindeutig geformt und lassen sich nur in der korrekten Orientierung einstecken, was Installationsfehler verhindert. Die LED-Aktivitätsanzeigen an den ThinkSystem Controllers geben unmittelbares Feedback über den Verbindungsstatus, sodass Techniker sofort erkennen können, ob die Verbindung korrekt hergestellt wurde. Für Wartungsarbeiten ist das Kabel Hot-Plug-fähig, allerdings sollten solche Operationen nur von qualifizierten Technikern durchgeführt werden. Das robuste Design mit verstärkten Stecker-Gehäusen ist für häufige Steckzyklen ausgelegt, wie sie in dynamischen Storage-Umgebungen auftreten können. Die Kabelmanagement-Features der ThinkSystem Chassis arbeiten optimal mit der 2-Meter-Länge zusammen und ermöglichen eine ordentliche Kabelführung auch bei komplexeren Installationen. Ideal für diese Einsatzbereiche Rechenzentrum Storage-Erweiterungen: Verbindung zwischen Lenovo ThinkSystem DE4000H Controller-Einheiten und Expansion-Gehäusen für skalierbare Storage-Infrastrukturen mit bis zu 12 Gbit/s Übertragungsrate pro Lane. Enterprise Backup-Systeme: Anbindung hochkapazitiver Storage-Arrays an Backup-Server und -Appliances, wobei die SAS-Technologie sowohl schnelle SSDs als auch kostengünstige mechanische Laufwerke unterstützt. Virtualisierungs-Infrastrukturen: Storage-Connectivity für VMware vSAN oder Microsoft Storage Spaces Direct Implementierungen, wo niedrige Latenz und hohe Verfügbarkeit kritisch sind. Datenbank-Server Anbindung: Direkte Storage-Verbindung für geschäftskritische Datenbank-Workloads, die konsistente I/O-Performance und maximale Verfügbarkeit benötigen. HPC Storage-Cluster: Integration in High-Performance Computing Umgebungen, wo parallele Storage-Zugriffe und hohe sequenzielle Throughput-Raten erforderlich sind. Häufige Fragen Ist das Kabel mit älteren SAS-Generationen kompatibel? Ja, das 00YL849 Kabel ist abwärtskompatibel zu SAS-2 (6 Gbit/s) und SAS-1 (3 Gbit/s) Systemen. Die Übertragungsgeschwindigkeit wird automatisch auf das langsamste Glied in der Kette angepasst, während die mechanische SFF-8644 Kompatibilität erhalten bleibt. Können SATA-Laufwerke über dieses SAS-Kabel betrieben werden? Ja, SAS-Controller unterstützen standardmäßig auch SATA-Laufwerke. Das Kabel selbst überträgt beide Protokolle, wobei SATA-Drives mit ihrer nativen Geschwindigkeit (bis 6 Gbit/s bei SATA 3.0) arbeiten, während reine SAS-Laufwerke die volle 12 Gbit/s Bandbreite nutzen können. Ist eine Verlängerung des Kabels möglich? Grundsätzlich können SAS-Kabel über entsprechende Verbinder verlängert werden, allerdings reduziert sich mit zunehmender Länge die maximale Übertragungsgeschwindigkeit. Laut SAS-Standard sind bei 12 Gbit/s maximal 3 Meter Gesamtlänge empfohlen. Für längere Distanzen sollten SAS-Expander eingesetzt werden. Unterstützt das Kabel Multi-Path I/O (MPIO)? Das Kabel selbst ist transparent für MPIO-Implementierungen. Die Multi-Path Funktionalität wird von den angeschlossenen Controllern und der Host-Software bereitgestellt. Bei korrekter Konfiguration können mehrere dieser Kabel parallel für Redundanz und Lastverteilung eingesetzt werden. Welche Umgebungsanforderungen gelten für das Kabel? Hierzu liegen uns keine spezifischen Herstellerangaben vor. Grundsätzlich sind SAS-Kabel für Rechenzentrumsumgebungen ausgelegt und sollten den üblichen Temperatur- und Feuchtigkeitsbereichen von Server-Equipment entsprechen. Für extreme Umgebungsbedingungen sollte direkt beim Hersteller nachgefragt werden. Ist das Kabel für den Einsatz außerhalb von Lenovo-Systemen geeignet? Obwohl das Kabel speziell für Lenovo ThinkSystem DE4000H Systeme entwickelt wurde, basiert es auf dem standardisierten SFF-8644 Anschluss. Es sollte daher grundsätzlich mit anderen SAS-Systemen kompatibel sein, die ebenfalls SFF-8644 Ports verwenden. Für den Einsatz in Nicht-Lenovo Umgebungen kann jedoch keine Garantie übernommen werden.
