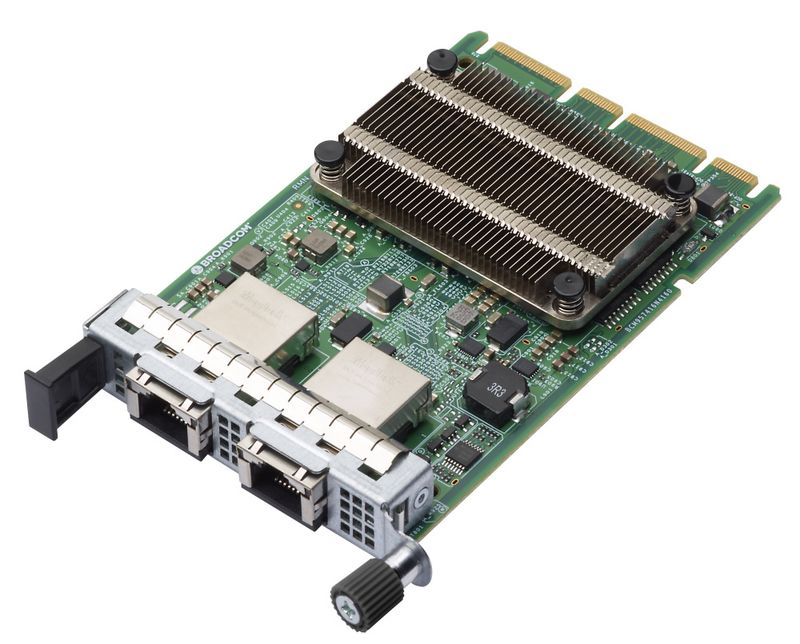

Lenovo ThinkSystem 57416 | Dual 10GbE Netzwerkadapter | OCP 3.0

Die LENOVO ThinkSystem Broadcom 57416 10GBASE-T Netzwerkkarte ist eine professionelle Dual-Port-Netzwerklösung für Lenovos Server-Systeme der ThinkSystem-Familie. Als OCP 3.0-Mezzanine-Karte konzipiert, adressiert sie die steigenden Bandbreitenanforderungen moderner Rechenzentren und hyperkonvergenter Infrastrukturen. Mit zwei 10-Gigabit-Ethernet-Ports und umfangreichen Virtualisierungsfeatures bietet sie eine zukunftssichere Netzwerkanbindung für geschäftskritische Anwendungen. Die Karte nutzt Broadcoms bewährten BCM57416-Controller und unterstützt sowohl 1-Gigabit- als auch 10-Gigabit-Ethernet über Standard-RJ45-Verkabelung. Broadcom BCM57416 Controller: Bewährte Technologie für geschäftskritische Anwendungen Das Herzstück der ThinkSystem Broadcom 57416 bildet der Broadcom BCM57416 Netzwerk-Controller , ein speziell für Serverumgebungen entwickelter Chip, der sich in unzähligen Rechenzentren weltweit bewährt hat. Der Controller implementiert die komplette 10GBASE-T-Spezifikation nach IEEE 802.3an und ermöglicht damit 10-Gigabit-Ethernet über Standard-Kupferverkabelung bis zu 100 Meter Länge. Dies eliminiert die Notwendigkeit teurer Glasfaserkabel und SFP+-Module für kürzere Distanzen innerhalb des Rechenzentrums. Besonders hervorzuheben ist die rückwärtskompatible Unterstützung von Gigabit-Ethernet nach IEEE 802.3ab. Die Karte erkennt automatisch die verfügbare Link-Geschwindigkeit und handelt entsprechend 10 Gigabit oder 1 Gigabit aus. Diese Flexibilität ist entscheidend bei der schrittweisen Migration bestehender Infrastrukturen auf höhere Bandbreiten, da nicht alle Switches und Endgeräte gleichzeitig aufgerüstet werden müssen. Der BCM57416 integriert umfangreiche Hardware-Offload-Funktionen , die die CPU-Last des Servers signifikant reduzieren. Large Send Offload (LSO), Large Receive Offload (LRO) und TCP Segmentation Offload (TSO) übernehmen die zeitaufwändige Fragmentierung und Zusammenfassung von Netzwerkpaketen direkt in der Hardware. Receive Side Scaling (RSS) verteilt eingehende Netzwerkströme intelligent auf mehrere CPU-Kerne, während die Prüfsummen-Offload-Funktionen die Datenintegrität ohne CPU-Eingriff sicherstellen. Für moderne Virtualisierungsumgebungen implementiert der Controller SR-IOV (Single Root I/O Virtualization) , eine Technologie, die es virtuellen Maschinen ermöglicht, direkt auf die Hardware zuzugreifen, ohne den Hypervisor-Overhead. Dies reduziert die Latenz und erhöht den Durchsatz erheblich. Die Unterstützung für VMware NetQueue und Microsoft VMQ sorgt für optimale Performance in den beiden dominierenden Virtualisierungsplattformen. Dual-Port-Architektur: Redundanz und Lastverteilung für kritische Anwendungen Die zwei unabhängigen 10-Gigabit-Ethernet-Ports der ThinkSystem Broadcom 57416 eröffnen vielfältige Konfigurationsmöglichkeiten für unterschiedliche Netzwerkarchitekturen. In produktiven Serverumgebungen werden die beiden Ports typischerweise für Link Aggregation (LACP) gebündelt, um eine effektive Bandbreite von 20 Gigabit zu erreichen und gleichzeitig Redundanz zu gewährleisten. Falls ein Port oder ein angeschlossener Switch ausfällt, übernimmt der zweite Port automatisch den gesamten Traffic. Alternativ können die Ports für Netzwerksegmentierung genutzt werden: Ein Port für das produktive Netzwerk, der zweite für Management-Traffic, Backup-Verbindungen oder Storage-Netzwerke. Diese Trennung verbessert die Sicherheit und verhindert, dass administrative Aufgaben die Performance kritischer Anwendungen beeinträchtigen. In hyperkonvergenten Infrastrukturen (HCI) wie den Lenovo ThinkAgile VX-Systemen ist diese Segmentierung besonders wertvoll, da Speicher-, Compute- und Management-Traffic gleichzeitig über das Netzwerk abgewickelt werden. Die RJ-45-Anschlüsse unterstützen Auto-MDI/MDIX , wodurch sowohl Straight-Through- als auch Crossover-Kabel verwendet werden können. Die automatische Konfiguration der Übertragungsgeschwindigkeit und Duplex-Modi minimiert Konfigurationsfehler und vereinfacht die Installation in komplexen Netzwerkumgebungen. Erweiterte Netzwerkfunktionen für moderne Rechenzentren Die ThinkSystem Broadcom 57416 implementiert zahlreiche moderne Netzwerkstandards , die für den Betrieb in aktuellen Rechenzentren unverzichtbar sind. Die Unterstützung von Jumbo Frames mit bis zu 9000 Bytes Paketgröße reduziert den Protocol-Overhead bei großen Datenübertragungen erheblich. Besonders bei Storage-Traffic und Backup-Operationen führt dies zu messbaren Performance-Verbesserungen und geringerer CPU-Last. Data Center Bridging (DCB) nach IEEE 802.1Qbb und 802.1Qaz ermöglicht die verlustfreie Übertragung kritischer Datenströme über Ethernet. Diese Technologie ist fundamental für Fibre Channel over Ethernet (FCoE) und iSCSI-Implementierungen , die Storage-Netzwerke über die gleiche physische Infrastruktuk wie das LAN betreiben. Die Karte unterstützt iSCSI-Boot, wodurch Server direkt von SAN-Speichern gestartet werden können, ohne lokale Festplatten zu benötigen. Für Software-Defined Networking (SDN) bietet die Karte native Unterstützung für VXLAN, NVGRE und GRE-Tunneling . Diese Overlay-Technologien ermöglichen es, virtuelle Netzwerke über physische Infrastrukturen zu erstellen und sind essentiell für Cloud-Plattformen und Container-Orchestrierung. Die Hardware-Offloads für diese Tunnel-Protokolle sorgen dafür, dass die Virtualisierung keine signifikanten Performance-Einbußen verursacht. RDMA over Converged Ethernet (RoCE) ist eine weitere zukunftsweisende Funktion, die ultra-niedrige Latenzen für High-Performance Computing und In-Memory-Datenbanken ermöglicht. RoCE umgeht den TCP/IP-Stack und ermöglicht direkten Speicherzugriff zwischen Servern, was besonders für Cluster-Computing und parallele Datenverarbeitung von Bedeutung ist. OCP 3.0 Mezzanine: Standardisierte Skalierbarkeit für moderne Server Die Implementierung als Open Compute Project (OCP) 3.0 Mezzanine-Karte folgt einem offenen Industriestandard, der von den größten Cloud-Providern der Welt entwickelt wurde. Diese Architektur bietet mehrere entscheidende Vorteile gegenüber traditionellen PCIe-Karten: Der direkte Anschluss an die Motherboard-Leiterbahnen eliminiert PCIe-Slots und reduziert sowohl den Platzbedarf als auch potentielle Verbindungsprobleme. Die kompakten Abmessungen von 7,6 x 11,5 cm ermöglichen es Serverherstellern, mehr I/O-Funktionalität auf kleinerem Raum zu integrieren. Dies ist besonders in 1U-Servern von Vorteil, wo PCIe-Slots aufgrund der Bauhöhe problematisch sind. Die standardisierte OCP-Schnittstelle gewährleistet zudem die Kompatibilität mit verschiedenen Servergenerationen und erleichtert Hardware-Upgrades. Für IT-Abteilungen bedeutet dies vereinfachte Bestandsverwaltung und reduzierte Komplexität bei der Konfiguration. Eine einzige Kartentype kann in verschiedenen Servern der ThinkSystem-Familie verwendet werden, was Lagerkosten reduziert und Standardisierungsvorteile ermöglicht. Virtualisierung und Cloud-Integration Die ThinkSystem Broadcom 57416 ist speziell für den Einsatz in virtualisierten Umgebungen optimiert. Die SR-IOV-Unterstützung ermöglicht es, die beiden physischen Ports in bis zu 128 virtuelle Funktionen aufzuteilen, die jeweils einer virtuellen Maschine zugeordnet werden können. Dies eliminiert den Performance-Overhead traditioneller Software-basierter Netzwerk-Virtualisierung und ermöglicht near-native Netzwerk-Performance in VMs. Die VMware NetQueue- und Microsoft VMQ-Unterstützung stellt sicher, dass die Karte optimal mit den beiden marktführenden Hypervisoren zusammenarbeitet. Receive queues werden automatisch auf verfügbare CPU-Kerne verteilt, wodurch die parallele Verarbeitung von Netzwerktraffic maximiert wird. Dies ist besonders wichtig in konsolidierten Umgebungen, wo ein physischer Server dutzende oder hunderte von virtuellen Maschinen beherbergt. Für Container-Orchestrierung mit Kubernetes bietet die Karte native Unterstützung für Container Network Interface (CNI) Plugins. Die Hardware-Offloads funktionieren transparent mit Container-Netzwerken und sorgen dafür, dass auch containerisierte Anwendungen von der vollen Netzwerk-Performance profitieren. Management und Überwachung Die Integration von Network Controller Sideband Interface (NC-SI) ermöglicht die Überwachung und Verwaltung der Netzwerkkarte unabhängig vom Betriebssystem des Servers. Dies ist für Baseboard Management Controller (BMC) und Out-of-Band-Management essentiell, da IT-Administratoren auch bei ausgeschalteten oder hängenden Servern Netzwerkdiagnosen durchführen können. Moderne SNMP-Unterstützung und die Integration in Lenovos XClarity Controller ermöglichen die zentrale Überwachung aller Netzwerkkarten in einem Server-Rack. Performance-Metriken, Fehlerstatistiken und Konfigurationsänderungen werden automatisch geloggt und können in Enterprise-Management-Systeme integriert werden. Die Karte unterstützt Wake-on-LAN (WoL) und ermöglicht es, Server remote einzuschalten. In Verbindung mit intelligenten PDUs und Umgebungsüberwachung können so komplette Rechenzentren automatisiert verwaltet werden. Energy Efficient Ethernet (IEEE 802.3az) reduziert den Stromverbrauch in Zeiten geringer Netzwerkaktivität um bis zu 50%. Ideal für diese Einsatzbereiche Hyperkonvergente Infrastrukturen (HCI): Die Dual-Port-Architektur mit 20 Gigabit Gesamtbandbreite ist optimal für ThinkAgile VX-Systeme, wo Storage-, Compute- und Management-Traffic über dasselbe Netzwerk abgewickelt werden. Die SR-IOV-Unterstützung ermöglicht direkte Hardware-Anbindung für kritische VMs. Virtualisierte Server-Farmen: Mit Unterstützung für VMware NetQueue, Microsoft VMQ und bis zu 128 SR-IOV Virtual Functions können hunderte von VMs effizient über die beiden 10-Gigabit-Ports bedient werden. Die Hardware-Offloads reduzieren die CPU-Last des Hypervisors erheblich. High-Performance Database Server: iSCSI-Boot-Fähigkeit und RoCE-Unterstützung machen die Karte ideal für In-Memory-Datenbanken und Cluster-Systeme. Die niedrige Latenz durch Hardware-Offloads ist entscheidend für OLTP-Workloads mit hoher Transaktionsrate. Software-Defined Storage (SDS): Jumbo Frame-Unterstützung und Hardware-basiertes Checksum-Offload optimieren den Durchsatz für Distributed Storage-Systeme. Die Dual-Port-Konfiguration ermöglicht Trennung von Client- und Replikations-Traffic. Container-Orchestrierung: Native Unterstützung für VXLAN und NVGRE-Tunneling sowie Hardware-Offloads für Overlay-Netzwerke machen die Karte zur idealen Basis für Kubernetes-Cluster und OpenShift-Deployments mit hunderten von Pods pro Node. Häufige Fragen Ist die Karte mit älteren ThinkSystem-Servern kompatibel? Die ThinkSystem Broadcom 57416 ist spezifisch für Server mit OCP 3.0 Mezzanine-Steckplätzen entwickelt. Laut Hersteller ist sie kompatibel mit ThinkSystem SR630 V2, SR650 V2, SR635, SR655, SR645, SR665, SR850 V2 sowie den ThinkAgile VX-Systemen. Ältere Server ohne OCP 3.0-Unterstützung können diese Karte nicht verwenden. Welche Kabeltypen werden für 10-Gigabit-Betrieb benötigt? Für 10GBASE-T werden mindestens Kategorie 6a (Cat6a) Twisted-Pair-Kabel benötigt, um die vollen 10 Gigabit über 100 Meter Distanz zu erreichen. Cat6-Kabel funktionieren bis etwa 55 Meter, Cat5e ist nicht für 10-Gigabit-Betrieb geeignet. Die RJ-45-Ports sind rückwärtskompatibel zu Gigabit-Ethernet über Cat5e. Kann die Karte für Link Aggregation (LACP) konfiguriert werden? Ja, die beiden unabhängigen Ports unterstützen IEEE 802.3ad Link Aggregation (LACP). Dies ermöglicht eine aggregierte Bandbreite von 20 Gigabit mit automatischem Failover. Die Konfiguration erfolgt über das Betriebssystem oder den Switch, die Karte stellt die notwendigen Hardware-Features zur Verfügung. Welche Virtualisierungs-Features werden unterstützt? Die Karte implementiert SR-IOV für direkte Hardware-Anbindung virtueller Maschinen, VMware NetQueue und Microsoft VMQ für optimierte VM-Performance sowie DPDK für userspace Packet Processing. Bis zu 128 virtuelle Funktionen können gleichzeitig betrieben werden, wobei jede VM direkten Hardware-Zugriff ohne Hypervisor-Overhead erhält. Ist RoCE-Funktionalität standardmäßig verfügbar? Ja, RDMA over Converged Ethernet (RoCE) wird von der Hardware unterstützt. Dies ermöglicht ultra-niedrige Latenzen für HPC-Anwendungen und In-Memory-Datenbanken. Die Aktivierung von RoCE erfordert entsprechende Treiber und Netzwerk-Switches, die RoCE-Traffic priorisieren können. Welche Power-Management-Features sind implementiert? Die Karte unterstützt Energy Efficient Ethernet (IEEE 802.3az) zur Reduzierung des Stromverbrauchs bei geringer Netzwerkaktivität, Wake-on-LAN für remote Power-Management und verschiedene ACPI-Powerstates. MSI-X Interrupt Handling und Interrupt Coalescing reduzieren zusätzlich die CPU-Wake-ups und damit den Energieverbrauch.
