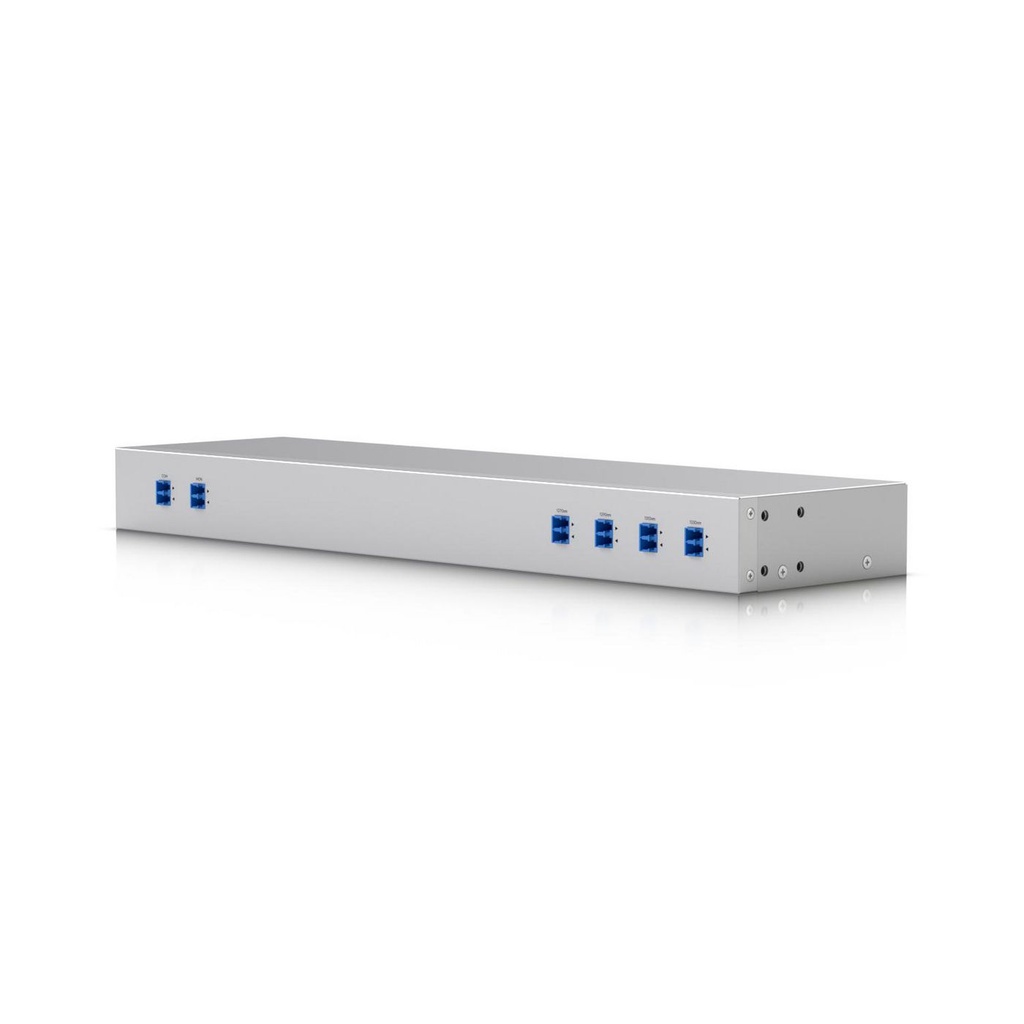

UBIQUITI CWDM Mux Demux 1x4 | 6-Port Multiplexer | UACC-CWDM-4

Professionelle CWDM-Technologie für Glasfaser-Netzwerke Der Ubiquiti UACC-CWDM-4 ist ein Coarse Wavelength Division Multiplexer, der es ermöglicht, mehrere optische Signale unterschiedlicher Wellenlängen über eine einzige Glasfaser zu übertragen. Dieses 1x4-System richtet sich an Netzwerkadministratoren und Serviceprovider, die die Kapazität bestehender Glasfaserverbindungen ohne zusätzliche Verkabelung vervielfachen möchten. Mit sechs Anschlüssen und robusten Betriebseigenschaften bei Temperaturen von -30 bis 75°C bietet das Gerät eine kosteneffiziente Lösung für die Übertragungskapazitätserweiterung in professionellen Netzwerkumgebungen. CWDM-Technologie und Funktionsweise Coarse Wavelength Division Multiplexing (CWDM) ist eine optische Übertragungstechnologie, die verschiedene Wellenlängen des Lichts nutzt, um mehrere Datenströme gleichzeitig über eine einzige Glasfaser zu transportieren. Der UACC-CWDM-4 fungiert dabei sowohl als Multiplexer als auch als Demultiplexer: Er kann vier separate optische Signale unterschiedlicher Wellenlängen zu einem gemeinsamen Signal zusammenführen (multiplexen) oder ein gemischtes Signal wieder in seine einzelnen Wellenlängen-Komponenten aufteilen (demultiplexen). Die CWDM-Technologie arbeitet mit einem Wellenlängenraster von 20 nm zwischen den Kanälen, was sie von der dichteren DWDM-Technologie (Dense Wavelength Division Multiplexing) unterscheidet. Diese größeren Abstände zwischen den Wellenlängen ermöglichen den Einsatz kostengünstigerer Laser und Photodioden, was CWDM zu einer wirtschaftlichen Lösung für mittlere Distanzen und Kapazitätsanforderungen macht. Das bidirektionale Design des UACC-CWDM-4 ermöglicht es, Daten in beide Richtungen über dieselbe Glasfaser zu übertragen. Dies ist besonders wertvoll in Punkt-zu-Punkt-Verbindungen, wo sowohl Upload- als auch Download-Verkehr über die gleiche physische Infrastruktur abgewickelt werden muss. Für Serviceprovider bedeutet dies eine optimale Nutzung bestehender Glasfaser-Assets. Anschlüsse und Konnektivität Der UACC-CWDM-4 verfügt über sechs Anschlüsse, die eine flexible Konfiguration für verschiedene Netzwerktopologien ermöglichen. Diese Anschlusskonfiguration ist typisch für einen 1x4-Multiplexer: Ein gemeinsamer Anschluss (Line-Port) für die aggregierte Übertragung und vier separate Kanäle für die einzelnen Wellenlängen. Der sechste Anschluss dient üblicherweise als zusätzlicher Line-Port für bidirektionale Übertragungen oder als Überwachungsschnittstelle. Die passiven optischen Komponenten des Systems erfordern keine elektrische Versorgung für die eigentliche Signalverarbeitung. Dies macht CWDM-Systeme besonders zuverlässig, da keine aktiven elektronischen Bauteile ausfallen können, die die optische Übertragung beeinträchtigen würden. Die Signalqualität bleibt über Jahre hinweg konstant, was für kritische Netzwerkinfrastrukturen von enormer Bedeutung ist. Für die praktische Installation bedeutet die kompakte Bauform des Geräts eine einfache Integration in bestehende Netzwerk-Racks. Die Anschlüsse sind für Standard-SC-, LC- oder FC-Steckverbinder ausgelegt, abhängig von der spezifischen Konfiguration, was die Kompatibilität mit gängigen Glasfaser-Patchkabeln gewährleistet. Betriebsumgebung und Zuverlässigkeit Mit einem Betriebstemperaturbereich von -30 bis 75°C ist der UACC-CWDM-4 für den Einsatz in anspruchsvollen Umgebungen konzipiert. Diese Spezifikation übertrifft die Anforderungen typischer Serverräume deutlich und ermöglicht auch Installationen in unbeheizten Technikräumen, Außenanlagen oder Industrieumgebungen. Der erweiterte Temperaturbereich macht das Gerät zur idealen Wahl für Outdoor-Installationen oder in Regionen mit extremen Klimabedingungen. Der Lagertemperaturbereich von -40 bis 90°C gewährleistet, dass das Gerät auch bei Transport und Zwischenlagerung unter extremen Bedingungen keinen Schaden nimmt. Dies ist besonders relevant für Integratoren und Serviceprovider, die Geräte in verschiedenen Klimazonen lagern oder transportieren müssen. Die passive Natur der CWDM-Technologie trägt zusätzlich zur Zuverlässigkeit bei. Ohne bewegliche Teile, Lüfter oder komplexe elektronische Schaltungen sind die typischen Ausfallquellen eliminiert. Dies führt zu einer MTBF (Mean Time Between Failures) von mehreren Jahrzehnten, was für kritische Netzwerkinfrastrukturen unerlässlich ist. Mechanische Eigenschaften und Installation Mit Abmessungen von 442 mm Breite, 120 mm Tiefe und 43,7 mm Höhe fügt sich der UACC-CWDM-4 nahtlos in Standard-19-Zoll-Racks ein. Die Breite entspricht dabei der Standard-Rack-Breite, während die geringe Bauhöhe von weniger als 1HE eine platzsparende Installation ermöglicht. Dies ist besonders in dicht gepackten Rechenzentren von Vorteil, wo jede Höheneinheit wertvoll ist. Das Gewicht von 1,4 kg liegt im mittleren Bereich für Geräte dieser Kategorie und ermöglicht eine sichere Rack-Montage ohne zusätzliche Stützungen. Die Gewichtsverteilung ist so konzipiert, dass das Gerät auch bei vollständiger Verkabelung stabil im Rack sitzt. Die mechanische Konstruktion berücksichtigt die besonderen Anforderungen optischer Komponenten. Präzise gefertigte optische Pfade und vibrationsdämpfende Materialien gewährleisten, dass sich die Übertragungseigenschaften auch bei mechanischen Belastungen nicht verschlechtern. Dies ist besonders wichtig in Umgebungen mit Erschütterungen oder in mobilen Installationen. Netzwerkdesign und Kapazitätserweiterung Der Hauptvorteil des UACC-CWDM-4 liegt in der Möglichkeit, die Übertragungskapazität bestehender Glasfaserverbindungen zu vervielfachen, ohne zusätzliche Kabel verlegen zu müssen. In Szenarien, wo bereits eine Glasfaser zwischen zwei Standorten existiert, kann das System die verfügbare Bandbreite um den Faktor vier erhöhen. Dies ist besonders wertvoll in urbanen Umgebungen, wo das Verlegen neuer Glasfaser kostspielig oder aufgrund von Bauvorschriften schwierig ist. Für Campus-Netzwerke ermöglicht CWDM die Anbindung mehrerer Gebäude über eine einzige Glasfaser-Backbone-Verbindung. Jede Wellenlänge kann dabei eine separate Verbindung zu einem anderen Gebäude darstellen, was die Netzwerkarchitektur erheblich vereinfacht und gleichzeitig Redundanz bietet. In Carrier-Umgebungen nutzen Serviceprovider CWDM-Systeme, um verschiedene Dienste über dieselbe Glasfaser-Infrastruktur anzubieten. Eine Wellenlänge kann für Internet-Access verwendet werden, eine andere für Telefonie, eine dritte für private Leitungen und eine vierte für Backup-Services. Diese Segmentierung auf physikalischer Ebene bietet bessere Servicequalität und Fehlertoleranz als rein virtuelle Trennung. Integration in bestehende Infrastrukturen Die Kompatibilität des UACC-CWDM-4 mit Standard-Glasfaser-Komponenten macht die Integration in bestehende Netzwerke unkompliziert. Das Gerät arbeitet transparent für die angeschlossenen Netzwerkgeräte – Router, Switches und Transceiver erkennen keinen Unterschied zwischen einer direkten Glasfaserverbindung und einer über CWDM übertragenen Verbindung. Für die praktische Implementierung sind kompatible CWDM-Transceiver erforderlich, die auf die entsprechenden Wellenlängen abgestimmt sind. Ubiquiti bietet passende SFP/SFP+-Module, die nahtlos mit dem UACC-CWDM-4 zusammenarbeiten. Die Wellenlängen sind nach ITU-T G.694.2 standardisiert, was Interoperabilität mit Komponenten anderer Hersteller gewährleistet. Bei der Migration von bestehenden Punkt-zu-Punkt-Verbindungen auf CWDM kann schrittweise vorgegangen werden. Zunächst wird eine Wellenlänge für die bestehende Verbindung verwendet, während die anderen drei Kanäle für zukünftige Erweiterungen reserviert bleiben. Dies ermöglicht eine risikoarme Modernisierung ohne Serviceunterbrechung. Ideal für diese Einsatzbereiche Serviceprovider und Carrier: Maximierung der Ausnutzung bestehender Glasfaser-Assets zwischen Vermittlungsstellen und Kundenstandorten, ermöglicht durch die robuste Betriebstemperatur von -30 bis 75°C auch Außeninstallationen Campus-Netzwerke und Rechenzentren: Verbindung mehrerer Gebäude oder Rechenzentrumsabschnitte über eine einzige Glasfaser, wobei die kompakte Bauform (43,7 mm Höhe) eine platzsparende Rack-Integration ermöglicht Industrielle Netzwerke: Hochverfügbare Datenübertragung in Fertigungsumgebungen, wo die passive Technologie ohne elektronische Ausfallrisiken und der erweiterte Temperaturbereich kritische Vorteile bieten Backup- und Disaster-Recovery-Systeme: Segmentierung von Produktiv- und Backup-Datenströmen über separate Wellenlängen derselben physischen Glasfaser für bessere Ausfallsicherheit Netzwerk-Segmentierung für Compliance: Physische Trennung verschiedener Datenströme auf Wellenlängen-Ebene für Umgebungen mit strengen Sicherheits- oder Compliance-Anforderungen Häufige Fragen Welche Glasfaser-Typen sind mit dem UACC-CWDM-4 kompatibel? Hierzu liegen uns keine spezifischen Herstellerangaben vor. CWDM-Systeme arbeiten typischerweise mit Standard-Singlemode-Glasfaser, die genaue Kompatibilität sollte jedoch vor der Installation mit dem Hersteller geklärt werden. Welche Wellenlängen werden vom 1x4-System unterstützt? Die spezifischen Wellenlängen sind in den verfügbaren Produktdaten nicht aufgeführt. CWDM-Systeme verwenden üblicherweise ITU-T G.694.2-konforme Wellenlängen mit 20 nm Abstand, die genauen Werte sollten beim Hersteller erfragt werden. Benötigt das Gerät eine externe Stromversorgung? Aus den technischen Daten geht keine Stromversorgungsanforderung hervor. CWDM-Multiplexer sind typischerweise passive Geräte, die keine externe Stromversorgung benötigen, dies sollte jedoch vor der Installation bestätigt werden. Kann das System bidirektional betrieben werden? Mit sechs Anschlüssen deutet die Konfiguration auf bidirektionale Fähigkeiten hin, allerdings sind keine spezifischen Details zur bidirektionalen Funktionalität in den Produktdaten enthalten. Für genaue Informationen zur Verkabelung und Konfiguration sollte die Herstellerdokumentation konsultiert werden. Welche maximalen Übertragungsdistanzen sind möglich? Die Übertragungsdistanz hängt von den verwendeten Transceivern und der Glasfaser-Qualität ab, nicht vom CWDM-Multiplexer selbst. Hierzu liegen uns keine spezifischen Herstellerangaben vor. Ist das Gerät für den Außeneinsatz geeignet? Der Betriebstemperaturbereich von -30 bis 75°C deutet auf eine robuste Konstruktion hin, allerdings fehlen Angaben zur IP-Schutzklasse und Witterungsbeständigkeit. Für Außeninstallationen sollte ein geeignetes Schutzgehäuse verwendet werden.
