Lenovo ThinkSystem SR650 V3 | 2.5" Chassis Speicherkabel-Kit | SlimSAS

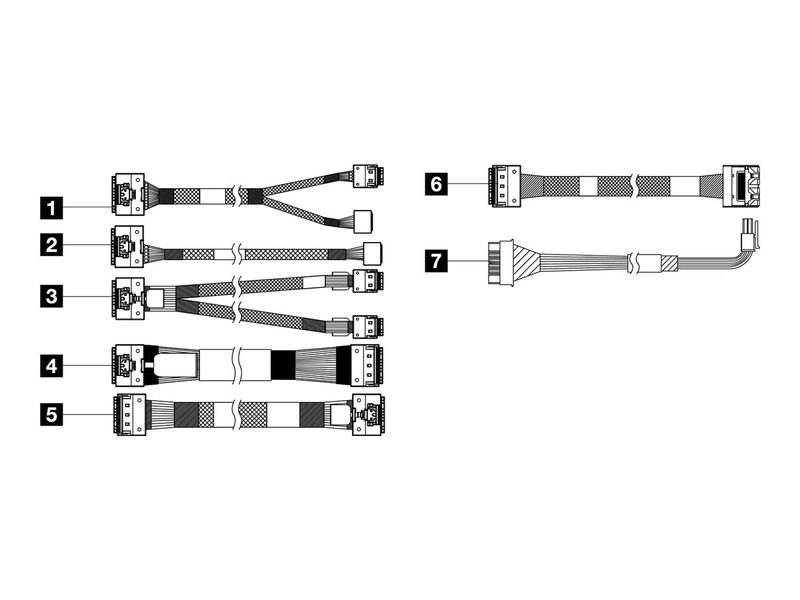

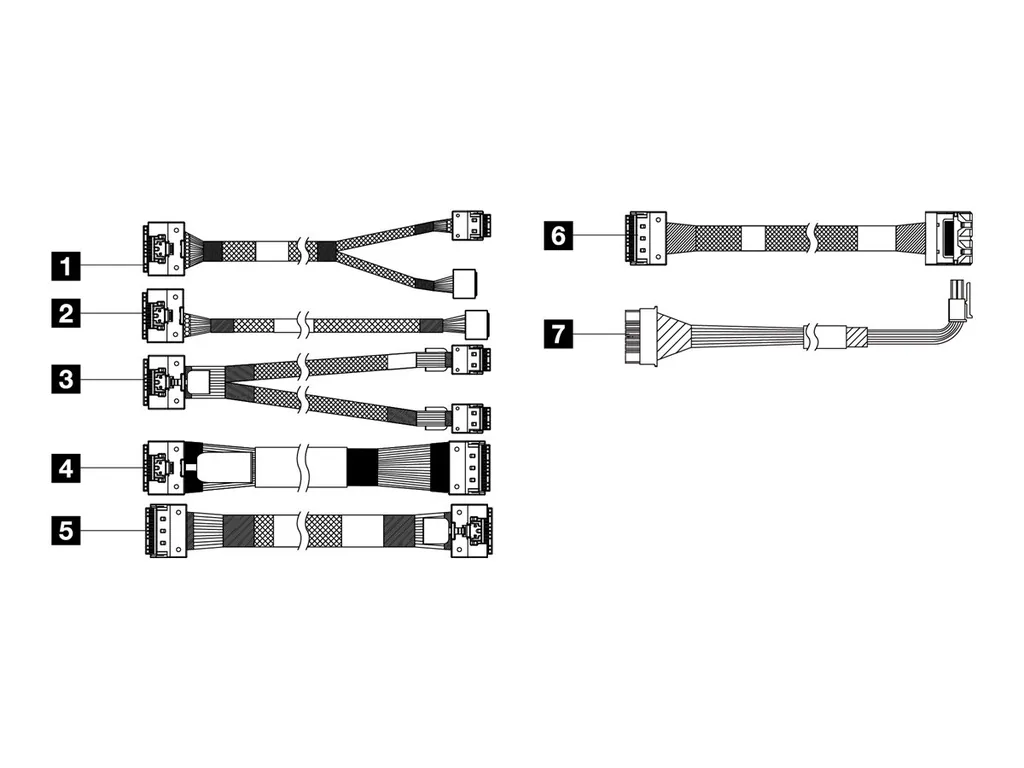

Das Lenovo ThinkSystem SR650 V3 Speicherkabelkit (4X97A82935) ist eine spezialisierte Verkabelungslösung für das 2,5-Zoll-Chassis mit Front-Backplane (BP2) des SR650 V3 Servers. Dieses umfassende Kabelset verbindet Storage-Controller mit den vorderen Laufwerkschächten und ermöglicht flexible SAS- und SATA-Konfigurationen in modernen Rechenzentrumsumgebungen. Mit sieben verschiedenen Kabeln unterschiedlicher Längen und Anschlusstypen bietet es maximale Flexibilität bei der Server-Konfiguration und unterstützt sowohl traditionelle SAS-Verbindungen als auch moderne SlimSAS-Standards. Kabelkonfiguration und technische Spezifikation Das Kabelkit umfasst sieben speziell entwickelte Kabel, die verschiedene Verbindungsanforderungen im SR650 V3 Server abdecken. Die Herzstücke sind zwei SlimSAS x8 auf SlimSAS x4*2 Kabel mit 72 Zentimeter Länge, die für die Hauptverbindungen zwischen Controller und Front-Backplane konzipiert sind. Diese Splitter-Kabel ermöglichen es, einen einzelnen x8-Controller-Port auf zwei x4-Laufwerksverbindungen aufzuteilen, was die Anzahl der anschließbaren Laufwerke bei begrenzten Controller-Ports maximiert. Ergänzt wird die Konfiguration durch ein 72 Zentimeter langes SlimSAS x8 auf SlimSAS x4 Kabel für direkte Punkt-zu-Punkt-Verbindungen, wo keine Aufteilung erforderlich ist. Für kürzere interne Verbindungen steht ein kompaktes 14 Zentimeter SlimSAS x8 auf SlimSAS x4*2 Splitter-Kabel zur Verfügung, das besonders in dicht gepackten Server-Layouts von Vorteil ist. Zwei weitere SlimSAS x8 auf SlimSAS x8 Kabel mit 11 und 77 Zentimeter Länge decken verschiedene Routing-Anforderungen ab. Das kurze 11-Zentimeter-Kabel eignet sich für direkte Verbindungen zwischen benachbarten Komponenten, während das 77-Zentimeter-Kabel längere Distanzen innerhalb des Chassis überbrückt. Das Mini-SAS HD x8 auf SlimSAS x8 Kabel mit 78 Zentimeter Länge stellt die Kompatibilität zu älteren Storage-Controllern sicher, die noch den traditionellen Mini-SAS HD Standard verwenden. SlimSAS-Technologie und Performance-Vorteile Die Verwendung von SlimSAS-Anschlüssen in diesem Kabelkit repräsentiert den aktuellen Stand der Server-Storage-Technologie. SlimSAS-Kabel sind deutlich dünner und flexibler als herkömmliche SAS-Kabel, was in modernen 1U- und 2U-Servern mit begrenztem Innenraum entscheidend ist. Der reduzierte Kabelquerschnitt verbessert den Luftstrom im Chassis und erleichtert die Wartung erheblich. Die x8- und x4-Bezeichnungen beziehen sich auf die Anzahl der Datenkanäle (Lanes) pro Verbindung. Ein SlimSAS x8-Anschluss unterstützt acht parallele Datenkanäle und erreicht bei SAS 12Gb/s-Geschwindigkeit eine theoretische Bandbreite von 96 Gbit/s. Die x4-Anschlüsse halbieren diese Bandbreite auf 48 Gbit/s, was für die meisten Enterprise-SAS- und SATA-Laufwerke mehr als ausreichend ist. Die Splitter-Funktionalität der x8-zu-x4*2-Kabel ermöglicht es, zwei Laufwerke über einen einzigen Controller-Port anzubinden. Laut Hersteller gewährleistet die interne Bandbreitenverwaltung, dass beide angeschlossenen Laufwerke ihre volle Performance erreichen können, solange die kombinierte Datenrate die x8-Verbindung nicht überlastet. Kompatibilität und Integration im SR650 V3 Das Kabelkit ist spezifisch für die 2,5-Zoll-Chassis-Variante des ThinkSystem SR650 V3 mit Front-Backplane BP2 konzipiert. Diese Backplane unterstützt bis zu acht 2,5-Zoll-Laufwerke in den vorderen Schächten und fungiert als zentrale Verteilungseinheit für Daten- und Stromverbindungen. Das Kabelkit stellt sicher, dass alle Laufwerkspositionen ordnungsgemäß mit den installierten Storage-Controllern verbunden werden können. Die verschiedenen Kabellängen berücksichtigen die unterschiedlichen Routing-Pfade im SR650 V3 Chassis. Controller-Karten können in verschiedenen PCIe-Slots installiert werden, und je nach Position ändern sich die erforderlichen Kabellängen zur Front-Backplane. Das 17 Zentimeter kurze Stromkabel versorgt die Backplane mit der notwendigen Betriebsspannung vom Server-Netzteil. Besonders wichtig ist die Kompatibilität zu verschiedenen Storage-Controller-Generationen. Während moderne Controller bereits auf SlimSAS setzen, unterstützen ältere Modelle noch den Mini-SAS HD Standard. Das entsprechende Adapterkabel im Set gewährleistet, dass auch bestehende Controller-Investitionen weiterhin genutzt werden können. Installation und Routing-Überlegungen Die professionelle Installation des Kabelkits erfordert Verständnis für die interne Architektur des SR650 V3 Servers. Die Kabel müssen so geroutet werden, dass sie weder Lüfter blockieren noch Hitzestaus verursachen. Die unterschiedlichen Längen ermöglichen optimale Routing-Pfade, wobei überschüssige Kabellänge durch Schlaufenbildung kompensiert werden kann. Die SlimSAS-Anschlüsse sind kodiert, um Fehlverbindungen zu verhindern. Dennoch ist bei der Installation Sorgfalt geboten, da unsachgemäße Handhabung die empfindlichen Kontakte beschädigen kann. Die Kabel sollten nie unter Spannung gesteckt oder gezogen werden, und die natürliche Biegung sollte respektiert werden, um Kabelbruch zu vermeiden. Laut Hersteller unterstützt das Kabelkit Hot-Swap-Funktionalität, sofern der verwendete Storage-Controller und die Laufwerke diese Fähigkeit bieten. Dies ermöglicht den Austausch von Laufwerken im laufenden Betrieb, was für unterbrechungsfreie Wartung in produktiven Umgebungen essentiell ist. Redundanz und Verfügbarkeits-Szenarien In kritischen Unternehmensumgebungen wird oft Redundanz auf Controller-Ebene implementiert. Das Kabelkit unterstützt solche Konfigurationen durch die Bereitstellung ausreichender Kabelverbindungen für Dual-Controller-Setups. Dabei können verschiedene Laufwerke über unterschiedliche Controller-Pfade angesprochen werden, wodurch bei Ausfall eines Controllers der Betrieb über den zweiten fortgesetzt werden kann. Die Qualität der Kabelverbindungen ist entscheidend für die Systemstabilität. Schlechte Verbindungen können zu Datenfehlern, Performance-Einbußen oder kompletten Laufwerksausfällen führen. Das original Lenovo-Kabelkit durchläuft strenge Qualitätstests und gewährleistet zuverlässige Signalübertragung auch bei dauerhafter Nutzung in Rechenzentrumsumgebungen mit Temperaturzyklen und Vibrationen. Ideal für diese Einsatzbereiche Rechenzentrumsmodernisierung: Beim Upgrade bestehender SR650 V3 Server von SATA- auf SAS-Storage oder bei der Integration neuer NVMe-fähiger Backplanes Storage-Controller-Migration: Bei der Migration von älteren Mini-SAS HD Controllern auf moderne SlimSAS-Systeme ohne komplette Hardware-Erneuerung Redundante Storage-Konfigurationen: Für Dual-Controller-Setups in unternehmenskritischen Anwendungen mit hohen Verfügbarkeitsanforderungen Service und Wartung: Als Ersatzteilkonfiguration in IT-Service-Organisationen für schnelle Reparaturen ohne Systemdowntime Hybrid-Storage-Umgebungen: Bei der Implementierung von Tiered Storage mit verschiedenen Laufwerkstypen (SAS, SATA, NVMe) über unterschiedliche Controller Häufige Fragen Ist das Kabelkit mit anderen ThinkSystem-Servern kompatibel? Nein, dieses Kabelkit ist spezifisch für das 2,5-Zoll-Chassis mit Front-Backplane BP2 des SR650 V3 konzipiert. Andere ThinkSystem-Server verwenden unterschiedliche Backplane-Designs und Chassis-Layouts, die entsprechend angepasste Kabelkits erfordern. Die Verwendung in nicht kompatiblen Systemen kann zu Funktionsstörungen oder Beschädigungen führen. Welche maximale Datenübertragungsgeschwindigkeit unterstützen die Kabel? Die SlimSAS-Kabel in diesem Kit unterstützen SAS 12Gb/s-Geschwindigkeit pro Lane. Bei x8-Verbindungen ergibt sich eine theoretische Gesamtbandbreite von 96 Gbit/s, bei x4-Verbindungen 48 Gbit/s. Die tatsächliche Performance hängt vom verwendeten Storage-Controller und den angeschlossenen Laufwerken ab. Können alle sieben Kabel gleichzeitig verwendet werden? Die gleichzeitige Nutzung aller Kabel hängt von der spezifischen Server-Konfiguration ab. In den meisten Standardkonfigurationen werden nicht alle Kabel benötigt. Das Kit stellt verschiedene Optionen für unterschiedliche Controller-Layouts und Redundanz-Anforderungen bereit. Die Auswahl der tatsächlich verwendeten Kabel richtet sich nach der gewünschten Storage-Architektur. Was passiert bei einem Kabeldefekt während des Betriebs? Bei redundanten Controller-Konfigurationen kann der Betrieb über alternative Pfade fortgesetzt werden. In nicht-redundanten Setups führt ein Kabeldefekt zum Ausfall der betroffenen Laufwerke. Die Hot-Swap-Fähigkeit der SlimSAS-Anschlüsse ermöglicht den Kabelaustausch im laufenden Betrieb, sofern das Betriebssystem und die Storage-Software dies unterstützen. Wie unterscheiden sich SlimSAS und Mini-SAS HD in der Praxis? SlimSAS-Kabel sind deutlich dünner und flexibler als Mini-SAS HD, was besseren Luftstrom und einfachere Installation ermöglicht. Beide Standards bieten identische Datenübertragungsgeschwindigkeiten, aber SlimSAS-Anschlüsse sind platzsparender und ermöglichen höhere Port-Dichten auf Controller-Karten. Das Kit enthält ein Adapterkabel für die Übergangszeit zwischen beiden Standards. Sind die Kabel einzeln als Ersatzteile verfügbar? Hierzu liegen uns keine spezifischen Herstellerangaben vor. Für Ersatzteilbeschaffung einzelner Kabel sollten Sie sich direkt an den Lenovo-Support oder autorisierten Service-Partner wenden, da die Verfügbarkeit einzelner Komponenten vom jeweiligen Servicelevel und der regionalen Ersatzteilverfügbarkeit abhängt.
