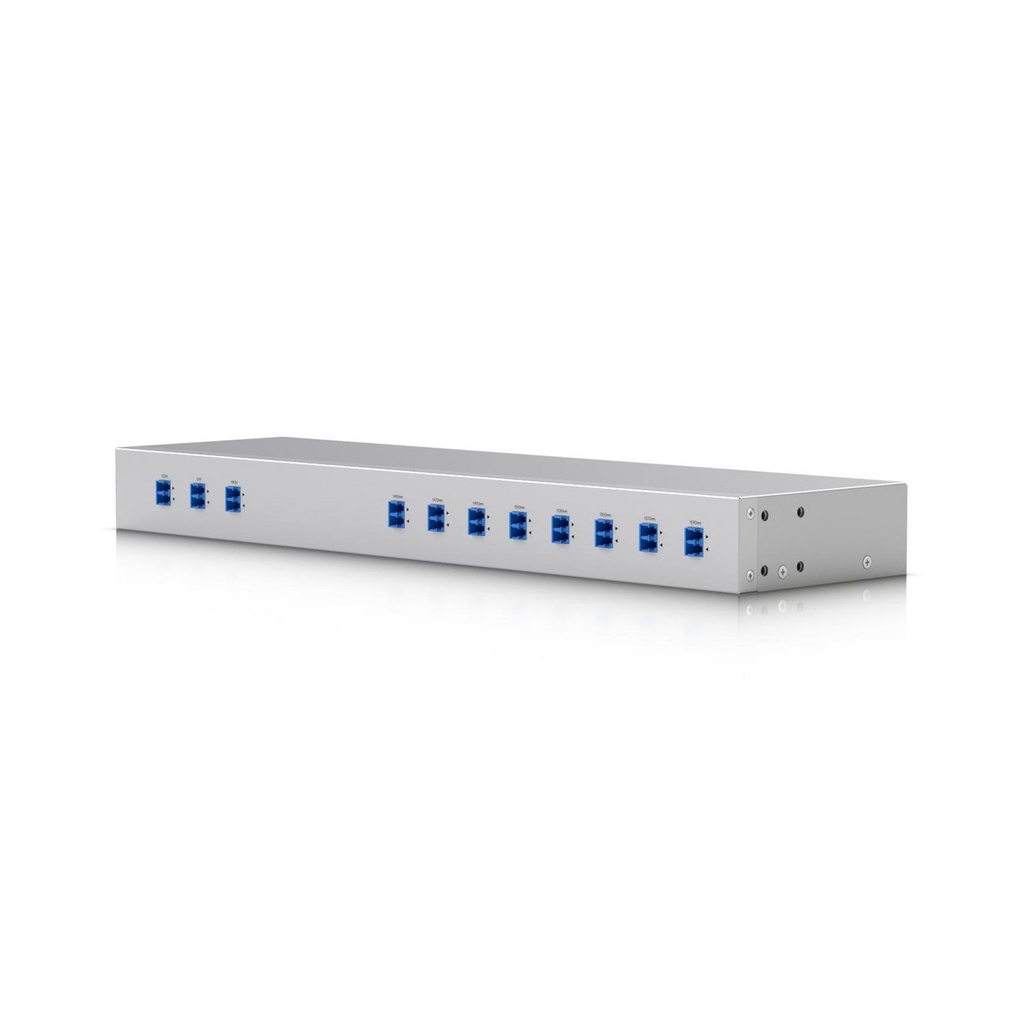

UBIQUITI UniFi CWDM Mux Demux 8 | 8-Kanal Multiplexer | 11 Ports

Ubiquiti UniFi CWDM Mux/Demux 8: Professionelle Wellenlängenmultiplexing-Lösung für Rechenzentren Der Ubiquiti UniFi CWDM Mux/Demux 8 (UACC-CWDM-8) ist eine passive Wellenlängenmultiplexing-Lösung, die speziell für professionelle Netzwerkumgebungen und Rechenzentren entwickelt wurde. Als Teil der UniFi-Produktlinie ermöglicht dieses CWDM-System die Übertragung mehrerer optischer Signale über eine einzige Glasfaser durch die Nutzung verschiedener Wellenlängen. Mit elf Anschlüssen und einer robusten 19-Zoll-Gehäusekonstruktion bietet der UACC-CWDM-8 eine kosteneffiziente Möglichkeit, die Kapazität bestehender Glasfaserverbindungen zu vervielfachen. CWDM-Technologie und Funktionsweise Das Coarse Wavelength Division Multiplexing (CWDM) ist eine bewährte Technologie zur Kapazitätssteigerung von Glasfasernetzen. Der UniFi CWDM Mux/Demux 8 nutzt das ITU-T G.694.2 CWDM-Raster mit acht verschiedenen Wellenlängen im Bereich von 1470nm bis 1610nm mit einem Kanalabstand von 20nm. Diese passive Lösung benötigt keine externe Stromversorgung und arbeitet vollständig bidirektional. Die Funktionsweise ist dabei denkbar elegant: Auf der Multiplexer-Seite werden bis zu acht verschiedene optische Signale mit unterschiedlichen Wellenlängen über die entsprechenden Eingangsports zu einem gemeinsamen Ausgangsport zusammengeführt. Am anderen Ende der Glasfaserverbindung trennt der Demultiplexer die verschiedenen Wellenlängen wieder auf und leitet sie zu den entsprechenden Ausgängen weiter. So können beispielsweise acht 10GbE-Verbindungen über eine einzige Glasfaser übertragen werden, was die Verkabelungskomplexität erheblich reduziert. Ein besonderer Vorteil der CWDM-Technologie liegt in ihrer Protokollunabhängigkeit. Der UACC-CWDM-8 kann sowohl für Gigabit Ethernet, 10 Gigabit Ethernet als auch für andere optische Übertragungsstandards eingesetzt werden. Die Übertragungsreichweite hängt dabei von den verwendeten SFP/SFP+-Modulen ab und kann bei entsprechender Auslegung mehrere Kilometer betragen. Gehäusekonstruktion und mechanische Eigenschaften Der UniFi CWDM Mux/Demux 8 ist in einem professionellen 19-Zoll-Gehäuse untergebracht, das mit einer Breite von 442mm exakt einer Rack-Einheit entspricht. Mit einer Tiefe von 120mm und einer Höhe von 43,7mm (1HE) fügt sich das Gerät nahtlos in Standard-Serverschränke ein. Das Gewicht von 1,4kg deutet auf eine solide Metallkonstruktion hin, die für den Dauereinsatz in kritischen Netzwerkumgebungen ausgelegt ist. Die kompakte Bauform ermöglicht eine hohe Packungsdichte in Rechenzentren, wo jede Höheneinheit wertvoll ist. Trotz der geringen Abmessungen bietet das Gehäuse ausreichend Platz für elf LC-Duplex-Anschlüsse, die auf der Frontseite angeordnet sind. Die passive Bauweise ohne bewegliche Teile oder Lüfter trägt zur hohen Zuverlässigkeit bei und eliminiert potenzielle Ausfallquellen. Laut Hersteller ist das Gerät für den Betrieb in einem erweiterten Temperaturbereich von -30°C bis +75°C spezifiziert. Diese außergewöhnlich große Betriebstemperaturspanne macht den UACC-CWDM-8 auch für Installationen in unbeheizten Technikräumen oder Außenanwendungen geeignet. Der Lagertemperaturbereich erstreckt sich sogar von -40°C bis +90°C, was eine problemlose Logistik auch unter extremen Bedingungen ermöglicht. Anschlussvielfalt und Portaufteilung Mit insgesamt elf Anschlüssen bietet der UACC-CWDM-8 eine durchdachte Portaufteilung für professionelle Anwendungen. Typischerweise verfügt ein CWDM Mux/Demux über acht Wellenlängen-spezifische Ports für die einzelnen Kanäle, einen Common-Port für die multiplexierte Verbindung und zusätzliche Monitoring- oder Express-Ports für Wartungszwecke oder die Durchleitung bestimmter Wellenlängen. Die LC-Duplex-Anschlüsse ermöglichen die direkte Verbindung mit Standard-SFP/SFP+-Modulen ohne zusätzliche Adapter. Jeder Wellenlängen-Port ist eindeutig gekennzeichnet, um Verwechslungen bei der Installation zu vermeiden. Die farbcodierten Anschlüsse entsprechen dabei den ITU-T-Standards für CWDM-Wellenlängen, was die korrekte Zuordnung vereinfacht. Für die praktische Anwendung bedeutet dies, dass Netzwerkadministratoren bis zu acht verschiedene Verbindungen über eine einzige Glasfaser realisieren können. Dies ist besonders vorteilhaft bei Verbindungen zwischen Gebäuden oder Rechenzentren, wo die Verlegung zusätzlicher Glasfasern kostenintensiv oder technisch schwierig wäre. Integration in UniFi-Umgebungen Als Teil der UniFi-Produktfamilie fügt sich der CWDM Mux/Demux 8 nahtlos in bestehende Ubiquiti-Infrastrukturen ein. Obwohl es sich um ein passives Gerät handelt, das nicht direkt über die UniFi Network Application verwaltet werden kann, ergänzt es die UniFi-Switches perfekt bei der Realisierung komplexer Netzwerkarchitekturen. Die Kombination mit UniFi Dream Machine Pro oder UniFi Switches der Enterprise-Serie ermöglicht die Erweiterung von Netzwerksegmenten über große Entfernungen ohne Qualitätsverluste. Besonders in Campus-Umgebungen oder bei der Anbindung von Außenstandorten zeigt sich der Wert dieser Technologie. Die einheitliche Designsprache der UniFi-Produktlinie sorgt für ein konsistentes Erscheinungsbild im Serverschrank. Die robuste Metallkonstruktion entspricht den Qualitätsstandards anderer UniFi-Enterprise-Komponenten und gewährleistet eine lange Lebensdauer auch unter Dauerlast. Praktische Einsatzszenarien und Anwendungsfälle Der UniFi CWDM Mux/Demux 8 eignet sich für verschiedene professionelle Anwendungsszenarien: Campus-Vernetzung: Verbindung mehrerer Gebäude über eine einzige Glasfaser, wobei jedes Gebäude eine dedizierte Wellenlänge erhält Rechenzentrumsanbindung: Kapazitätserweiterung zwischen Hauptrechenzentrum und Disaster-Recovery-Standorten Provider-Netze: Bereitstellung separater Wellenlängen für verschiedene Kunden über eine gemeinsame Glasfaserinfrastruktur Segmentierung kritischer Dienste: Isolation verschiedener Netzwerkdienste auf separaten Wellenlängen für erhöhte Sicherheit Backup-Verbindungen: Implementierung redundanter Verbindungen ohne zusätzliche Glasfaserverlegung Die passive Bauweise macht den UACC-CWDM-8 besonders attraktiv für Umgebungen, in denen Zuverlässigkeit oberste Priorität hat. Da keine aktiven Komponenten vorhanden sind, die ausfallen könnten, reduziert sich das Risiko ungeplanter Netzwerkausfälle erheblich. Kompatibilität und technische Anforderungen Für den erfolgreichen Einsatz des UACC-CWDM-8 sind spezielle CWDM-SFP/SFP+-Module erforderlich, die auf die entsprechenden Wellenlängen abgestimmt sind. Diese Module sind separat zu beschaffen und müssen exakt den ITU-T G.694.2-Spezifikationen entsprechen. Die acht Standard-Wellenlängen des CWDM-Rasters (1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, 1610nm) ermöglichen die Übertragung verschiedener Signale ohne gegenseitige Störungen. Die maximale Übertragungsdistanz hängt von mehreren Faktoren ab: der Qualität der verwendeten Glasfaser, den Dämpfungsverlusten der Strecke und der Spezifikation der eingesetzten SFP-Module. Typischerweise sind Übertragungsstrecken von bis zu 80 Kilometern mit entsprechenden Long-Reach-Modulen realisierbar. Bei der Planung ist zu beachten, dass CWDM-Module in der Regel als Paare (TX/RX) für bidirektionale Übertragung konfiguriert werden müssen. Die korrekte Zuordnung der Wellenlängen an beiden Enden der Verbindung ist essentiell für eine funktionierende Kommunikation. Installation und Wartung Die Installation des UniFi CWDM Mux/Demux 8 gestaltet sich dank der 19-Zoll-Standardkonstruktion unkompliziert. Das Gerät wird mittels der mitgelieferten Rack-Winkel in einem Standard-Serverschrank montiert und benötigt lediglich eine Höheneinheit. Die passive Bauweise eliminiert die Notwendigkeit einer Stromversorgung, was die Installation zusätzlich vereinfacht. Bei der Verkabelung sollten die Glasfasern entsprechend ihrer Wellenlängen-Zuordnung an die korrekten Ports angeschlossen werden. Die farbcodierten Anschlüsse erleichtern die Zuordnung erheblich. Für die Dokumentation der Verkabelung empfiehlt sich eine detaillierte Beschriftung aller Verbindungen. Wartungsarbeiten beschränken sich hauptsächlich auf die regelmäßige Reinigung der optischen Steckverbinder. Verschmutzte oder beschädigte Stecker können zu Signalverlusten oder kompletten Ausfällen führen. Die Verwendung spezieller Glasfaser-Reinigungsutensilien ist daher unerlässlich. Häufige Fragen Benötigt der CWDM Mux/Demux eine Stromversorgung? Nein, der UniFi CWDM Mux/Demux 8 ist ein vollständig passives Gerät und benötigt keine externe Stromversorgung. Die Signalaufteilung und -zusammenführung erfolgt rein optisch durch Prismen und Filter. Welche SFP-Module sind kompatibel? Für den Betrieb sind spezielle CWDM-SFP oder CWDM-SFP+-Module erforderlich, die auf die acht Standard-Wellenlängen des ITU-T G.694.2-Rasters abgestimmt sind. Standard-SFP-Module ohne Wellenlängen-Spezifikation sind nicht kompatibel. Kann das Gerät auch mit weniger als acht Kanälen betrieben werden? Ja, der UACC-CWDM-8 kann problemlos mit einer beliebigen Anzahl von Kanälen zwischen einem und acht betrieben werden. Ungenutzte Ports bleiben einfach unbelegt, ohne die Funktion der anderen Kanäle zu beeinträchtigen. Welche maximalen Übertragungsraten sind möglich? Die maximale Übertragungsrate pro Kanal hängt von den verwendeten SFP-Modulen ab. Mit Standard-SFP+-Modulen sind bis zu 10 Gbps pro Wellenlänge möglich, was eine Gesamtkapazität von 80 Gbps über eine einzige Glasfaser ermöglicht. Ist das Gerät für den Außeneinsatz geeignet? Der Betriebstemperaturbereich von -30°C bis +75°C macht das Gerät grundsätzlich für ungeheizte Technikräume geeignet. Für den direkten Außeneinsatz sollte jedoch ein entsprechendes Schutzgehäuse verwendet werden, da keine IP-Schutzart spezifiziert ist. Können verschiedene Protokolle gleichzeitig übertragen werden? Ja, da es sich um eine rein passive optische Lösung handelt, können über verschiedene Wellenlängen unterschiedliche Protokolle gleichzeitig übertragen werden. Beispielsweise Gigabit Ethernet auf einem Kanal und 10 Gigabit Ethernet auf einem anderen.
