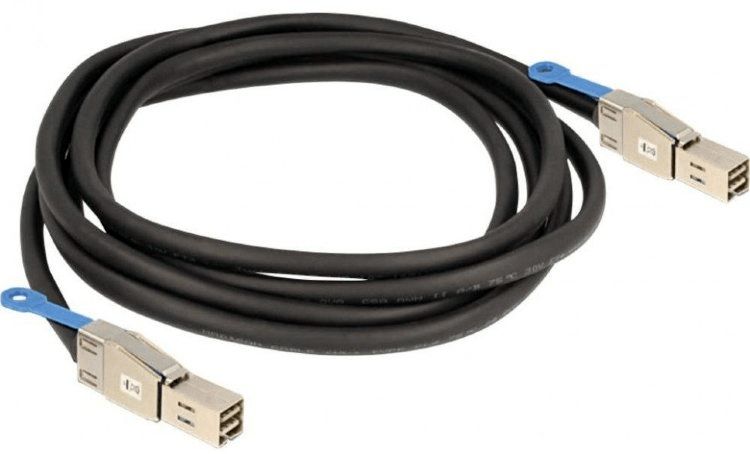

Lenovo MiniSAS Kabel SFF-8644 | 5M | ThinkSystem

Lenovo MiniSAS-Kabel SFF-8644 zu SFF-8644 – externes SAS-Kabel für ThinkSystem-Storage (00YL847) Das Lenovo DCG TopSeller Extended MiniSAS Cable 8644-8644 (Herstellernummer 00YL847) ist ein externes SAS-Kabel, das speziell für den Einsatz in Lenovo ThinkSystem Storage-Umgebungen entwickelt wurde. Es verbindet zwei Geräte über den standardisierten SFF-8644-Anschluss (36-polig, 4x Mini SAS HD) und überträgt Daten mit bis zu 12 Gbit/s – dem vollen Durchsatz von SAS-3. Mit einer Kabellänge von 50 Zentimetern ist es als kompaktes Verbindungskabel für den direkten Einsatz zwischen Storage-Controller und Enclosure in beengten Rack-Umgebungen konzipiert. Laut Hersteller ist das Kabel explizit für mehrere Chassis- und Controller-Enclosure-Varianten der Lenovo ThinkSystem DE4000H -Produktfamilie freigegeben. Anschluss-Technologie: SFF-8644 im Detail Der SFF-8644 -Stecker – offiziell „Mini SAS HD External" – ist der externe Nachfolger des älteren SFF-8088-Anschlusses. Während SFF-8088 lediglich SAS-2 mit 6 Gbit/s je Lane unterstützte, ist SFF-8644 auf 12 Gbit/s je Lane ausgelegt und damit vollständig SAS-3-kompatibel. Mit vier Lanes pro Stecker steht theoretisch eine aggregierte Rohbandbreite von 48 Gbit/s zur Verfügung – ausreichend für anspruchsvollste Lese- und Schreiblastszenarien in All-Flash- oder Hybrid-Storage-Systemen. Das Kabel ist auf beiden Seiten identisch bestückt : je ein 36-poliger SFF-8644-Stecker in männlicher Ausführung (male-to-male). Diese symmetrische Konfiguration ist typisch für externe SAS-Direktverbindungen zwischen Storage-Controller und Disk-Enclosure. Die gerade (nicht gewinkelte) Steckerausführung erleichtert die Kabelführung in strukturierten Rack-Einbauten, erfordert aber ausreichend Zugentlastungsraum hinter den Anschlüssen. Kabellänge und Einsatzszenario: 50 cm für dichte Rack-Layouts Eine Kabellänge von 50 Zentimetern klingt auf den ersten Blick sehr kurz – ist aber für bestimmte Rack-Konfigurationen genau richtig. Wenn Controller-Modul und Disk-Enclosure im gleichen Gehäuse oder in direkt benachbarten Rack-Einheiten sitzen, sind lange Kabelstrecken nicht nur unnötig, sondern kontraproduktiv für das Kabelmanagement. Überschüssiges Kabel erhöht den Luftwiderstand im Rack, erschwert die Übersicht bei Wartungsarbeiten und kann im ungünstigsten Fall die Belüftung benachbarter Komponenten beeinträchtigen. Das 00YL847 ist daher klar als Intra-Rack-Kabel für enge Abstände positioniert. Wer Controller und Enclosure über mehrere Höheneinheiten hinweg oder gar in verschiedenen Racks verbinden muss, benötigt ein längeres Kabel – das Lenovo-Portfolio umfasst für diesen Zweck weitere Längenoptionen. Der Name „Extended" im Produkttitel bezieht sich in diesem Kontext auf den Kabeltyp (externes MiniSAS-Kabel zur Unterscheidung von internen Backplane-Kabeln), nicht auf eine besonders große Länge. Kompatibilität: Lenovo ThinkSystem DE4000H-Familie Laut Hersteller ist das Kabel für folgende Lenovo ThinkSystem-Systeme freigegeben und qualifiziert: ThinkSystem DE4000H Hybrid 2U12 Chassis ThinkSystem DE4000H 2U12 LFF Controller Enclosure ThinkSystem DE4000H 2U24 Chassis ThinkSystem DE4000H 2U24 SFF ThinkSystem DE4000H 2U24 SFF Controller Enclosure ThinkSystem DE4000H 4U60 Chassis ThinkSystem DE4000H 4U60 LFF Controller Enclosure Die DE4000H-Produktfamilie ist Lenovos Hybrid-Storage-Plattform für mittelgroße Unternehmensumgebungen. „Hybrid" bedeutet hier, dass die Systeme sowohl klassische Festplatten (HDD) als auch SSDs in einer gemeinsamen Enclosure aufnehmen können – der Storage-Controller verwaltet Tiering und Caching automatisiert. Die unterschiedlichen Chassis-Varianten – 2U12 (2 Höheneinheiten, 12 LFF-Schächte), 2U24 (2 Höheneinheiten, 24 SFF-Schächte) und 4U60 (4 Höheneinheiten, 60 LFF-Schächte) – decken eine breite Bandbreite an Kapazitätsanforderungen ab. Wichtiger Hinweis zur Kompatibilität: Dieses Kabel ist für die genannten Lenovo-ThinkSystem-Systeme qualifiziert. Ob es technisch mit anderen SFF-8644-kompatiblen Storage-Systemen anderer Hersteller funktioniert, lässt sich aus den vorliegenden Herstellerangaben nicht ableiten. Für produktionskritische Umgebungen empfehlen wir grundsätzlich nur Kabel einzusetzen, die vom Hersteller des jeweiligen Storage-Systems explizit freigegeben wurden, um Support-Komplikationen zu vermeiden. Warum Original-Kabel statt Drittanbieter? In der Praxis begegnet man gelegentlich der Frage, ob man SAS-Kabel nicht günstiger beim Zubehör-Händler beschaffen kann. Aus technischer Sicht sind die Argumente für Original-Zubehör gerade bei Storage-Infrastruktur stichhaltig: Enterprise-Storage-Controller wie jene in der DE4000H-Serie führen bei der Inbetriebnahme und nach Firmware-Updates teils aktive Kabel- und Komponentenprüfungen durch. Nicht qualifiziertes Zubehör kann dabei zu Warnmeldungen im Management-Interface führen oder – in Einzelfällen – den vollen Funktionsumfang einschränken. Darüber hinaus stellt die Verwendung von Originalzubehör sicher, dass der Lenovo-Support im Fehlerfall uneingeschränkt greift. Enterprise-Support-Verträge wie Lenovos Foundation oder Premier Support schließen üblicherweise nur qualifiziertes Zubehör ein. Das 00YL847 ist als DCG TopSeller (Data Center Group) klassifiziert – ein Hinweis auf die Positionierung im Enterprise-Segment mit entsprechender Qualitätssicherung und Lagerbreite bei Lenovo-Distributoren. Praktische Hinweise zur Kabelinstallation in SAS-Umgebungen SFF-8644-Stecker sind mit einem einseitig gerasterten Verriegelungsmechanismus ausgestattet. Das korrekte Einrasten ist akustisch und haptisch wahrnehmbar. Vor dem Einbau sollte die Laufrichtung des Rasterhakens bekannt sein, um blinde Einsteckversuche zu vermeiden, die die Steckkontakte beschädigen können. Bei der 50-cm-Variante empfiehlt sich vor der Montage eine kurze Überprüfung der tatsächlichen Einbausituation: Bei übereinander liegenden Enclosures im Rack kann eine halbe Meter Kabellänge knapp bemessen sein, wenn Kabelbinder, Kabelführungsschienen oder der natürliche Biegeradius des Kabels berücksichtigt werden müssen. Biegeradius: SAS-Kabel sollten nicht unter den vom Hersteller spezifizierten Mindestbiegeradius gebogen werden, da sonst die inneren Signalleiter Schaden nehmen können, was zu Übertragungsfehlern und damit zu erhöhten SAS-Fehlerraten (PHY-Resets) im Controller-Log führt. Im Zweifelsfall ist ein etwas längeres Kabel die sicherere Wahl. Ideal für diese Einsatzbereiche Dieses SAS-Kabel ist kein universelles Zubehörteil, sondern eine qualifizierte Komponente für einen klar definierten Anwendungsbereich: Erweiterung von ThinkSystem DE4000H Storage-Systemen: Das Kabel verbindet Controller-Module mit Disk-Enclosures innerhalb der DE4000H-Familie – sei es beim Erstaufbau eines 2U24-SFF-Systems oder beim Anschluss eines 4U60-LFF-Chassis an einen bestehenden Controller. Ersatzteilhaltung in Rechenzentren: In produktionskritischen Umgebungen mit DE4000H-Systemen gehört dieses Kabel als Ersatzteil ins Lager. Ein defektes oder beschädigtes SAS-Kabel kann zum Ausfall einer gesamten Enclosure führen – die Vorhaltung eines Ersatzkabels reduziert die potenzielle MTTR (Mean Time to Recovery) erheblich. Rack-Neustrukturierungen und Migration: Wenn DE4000H-Komponenten im Rack umgesetzt oder in neue Rack-Positionen migriert werden, sind oft neue Kabellängen erforderlich. Das 00YL847 mit seiner kurzen Länge von 50 cm ist dabei die erste Wahl für Konfigurationen mit minimalem Abstand zwischen den Einheiten. Häufige Fragen Was bedeutet SFF-8644 und wozu dient dieser Anschluss? SFF-8644 ist der Schnittstellenstandard für externe Mini-SAS-HD-Verbindungen (HD = High Density). Der Anschluss bündelt vier SAS-Lanes in einem kompakten 36-poligen Stecker und unterstützt Datenübertragungsraten von bis zu 12 Gbit/s pro Lane (SAS-3). Er wird typischerweise für die Verbindung zwischen einem Storage-Controller und einer externen Disk-Enclosure verwendet. Im Gegensatz zum älteren SFF-8088-Anschluss (SAS-2, max. 6 Gbit/s) ist SFF-8644 für moderne 12-Gbit/s-SAS-Umgebungen ausgelegt. Ist das Kabel mit anderen Storage-Systemen außerhalb der DE4000H-Familie kompatibel? Laut Hersteller ist das Lenovo-Kabel 00YL847 für Systeme der ThinkSystem DE4000H-Familie qualifiziert und freigegeben: DE4000H 2U12 Chassis, 2U12 LFF Controller Enclosure, 2U24 Chassis, 2U24 SFF, 2U24 SFF Controller Enclosure, 4U60 Chassis sowie 4U60 LFF Controller Enclosure. Ob das Kabel auch mit Storage-Systemen anderer Hersteller oder mit anderen Lenovo-Produktlinien funktioniert, geht aus den vorliegenden Herstellerangaben nicht hervor. Für produktionskritische Umgebungen sollte ausschließlich vom jeweiligen Hersteller qualifiziertes Zubehör eingesetzt werden. Wie lang ist das Kabel und für welche Einbausituationen ist diese Länge geeignet? Das Kabel 00YL847 hat eine Länge von 50 Zentimetern . Diese Länge eignet sich für enge Rack-Konfigurationen, bei denen Controller-Modul und Disk-Enclosure im selben Gehäuse oder in direkt aneinander grenzenden Rack-Einheiten installiert sind. Für größere Abstände – etwa wenn Controller und Enclosure durch mehrere Höheneinheiten oder über verschiedene Racks hinweg verbunden werden sollen – sind längere Kabeloptionen erforderlich. Beachten Sie außerdem den Mindestbiegeradius des Kabels bei der Planung der Kabelführung. Welche Datenübertragungsrate unterstützt dieses SAS-Kabel? Das Kabel unterstützt laut den vorliegenden technischen Daten 12 Gbit/s , was dem SAS-3-Standard entspricht. Da der SFF-8644-Anschluss vier Lanes bündelt, ergibt sich eine aggregierte Rohbandbreite von bis zu 48 Gbit/s. Die tatsächlich nutzbare Übertragungsrate hängt vom verwendeten Storage-Controller und den angeschlossenen Laufwerken ab – das Kabel selbst stellt keinen Flaschenhals für SAS-3-Umgebungen dar. Kann ich dieses Kabel als Ersatz für ein defektes Kabel in meiner DE4000H-Umgebung bestellen? Ja. Das Lenovo-Kabel 00YL847 ist laut Hersteller für die ThinkSystem DE4000H-Familie qualifiziert und kann als Ersatzteil für beschädigte oder defekte externe SAS-Kabel dieser Systeme verwendet werden. Achten Sie dabei auf die korrekte Länge: Das 00YL847 hat 50 cm. Falls Ihr bestehendes Kabel eine andere Länge hat, prüfen Sie bitte die entsprechenden Lenovo-Kabelvarianten für Ihre Anforderung. Welche Steckertypen befinden sich auf beiden Seiten des Kabels? Beide Kabelenden sind identisch bestückt: jeweils ein 36-poliger 4x Mini SAS HD (SFF-8644) Stecker in männlicher Ausführung (male-to-male). Die Stecker sind gerade ausgeführt, nicht gewinkelt. Das Kabel ist damit für die symmetrische Verbindung zwischen zwei SFF-8644-Buchsen ausgelegt – typischerweise zwischen dem externen SAS-Port eines Storage-Controllers und dem entsprechenden Port einer Disk-Enclosure. { "@context": "https://schema.org", "@type": "FAQPage", "mainEntity": [ { "@type": "Question", "name": "Was bedeutet SFF-8644 und wozu dient dieser Anschluss?", "acceptedAnswer": { "@type": "Answer", "text": "SFF-8644 ist der Schnittstellenstandard für externe Mini-SAS-HD-Verbindungen (HD = High Density). Der Anschluss bündelt vier SAS-Lanes in einem kompakten 36-poligen Stecker und unterstützt Datenübertragungsraten von bis zu 12 Gbit/s pro Lane (SAS-3). Er wird typischerweise für die Verbindung zwischen einem Storage-Controller und einer externen Disk-Enclosure verwendet. Im Gegensatz zum älteren SFF-8088-Anschluss (SAS-2, max. 6 Gbit/s) ist SFF-8644 für moderne 12-Gbit/s-SAS-Umgebungen ausgelegt." } }, { "@type": "Question", "name": "Ist das Kabel mit anderen Storage-Systemen außerhalb der DE4000H-Familie kompatibel?", "acceptedAnswer": { "@type": "Answer", "text": "Laut Hersteller ist das Lenovo-Kabel 00YL847 für Systeme der ThinkSystem DE4000H-Familie qualifiziert und freigegeben: DE4000H 2U12 Chassis, 2U12 LFF Controller Enclosure, 2U24 Chassis, 2U24 SFF, 2U24 SFF Controller Enclosure, 4U60 Chassis sowie 4U60 LFF Controller Enclosure. Ob das Kabel auch mit Storage-Systemen anderer Hersteller oder mit anderen Lenovo-Produktlinien funktioniert, geht aus den vorliegenden Herstellerangaben nicht hervor. Für produktionskritische Umgebungen sollte ausschließlich vom jeweiligen Hersteller qualifiziertes Zubehör eingesetzt werden." } }, { "@type": "Question", "name": "Wie lang ist das Kabel und für welche Einbausituationen ist diese Länge geeignet?", "acceptedAnswer": { "@type": "Answer", "text": "Das Kabel 00YL847 hat eine Länge von 50 Zentimetern. Diese Länge eignet sich für enge Rack-Konfigurationen, bei denen Controller-Modul und Disk-Enclosure im selben Gehäuse oder in direkt aneinander grenzenden Rack-Einheiten installiert sind. Für größere Abstände – etwa wenn Controller und Enclosure durch mehrere Höheneinheiten oder über verschiedene Racks hinweg verbunden werden sollen – sind längere Kabeloptionen erforderlich. Beachten Sie außerdem den Mindestbiegeradius des Kabels bei der Planung der Kabelführung." } }, { "@type": "Question", "name": "Welche Datenübertragungsrate unterstützt dieses SAS-Kabel?", "acceptedAnswer": { "@type": "Answer", "text": "Das Kabel unterstützt laut den vorliegenden technischen Daten 12 Gbit/s, was dem SAS-3-Standard entspricht. Da der SFF-8644-Anschluss vier Lanes bündelt, ergibt sich eine aggregierte Rohbandbreite von bis zu 48 Gbit/s. Die tatsächlich nutzbare Übertragungsrate hängt vom verwendeten Storage-Controller und den angeschlossenen Laufwerken ab – das Kabel selbst stellt keinen Flaschenhals für SAS-3-Umgebungen dar." } }, { "@type": "Question", "name": "Kann ich dieses Kabel als Ersatz für ein defektes Kabel in meiner DE4000H-Umgebung bestellen?", "acceptedAnswer": { "@type": "Answer", "text": "Ja. Das Lenovo-Kabel 00YL847 ist laut Hersteller für die ThinkSystem DE4000H-Familie qualifiziert und kann als Ersatzteil für beschädigte oder defekte externe SAS-Kabel dieser Systeme verwendet werden. Achten Sie dabei auf die korrekte Länge: Das 00YL847 hat 50 cm. Falls Ihr bestehendes Kabel eine andere Länge hat, prüfen Sie bitte die entsprechenden Lenovo-Kabelvarianten für Ihre Anforderung." } }, { "@type": "Question", "name": "Welche Steckertypen befinden sich auf beiden Seiten des Kabels?", "acceptedAnswer": { "@type": "Answer", "text": "Beide Kabelenden sind identisch bestückt: jeweils ein 36-poliger 4x Mini SAS HD (SFF-8644) Stecker in männlicher Ausführung (male-to-male). Die Stecker sind gerade ausgeführt, nicht gewinkelt. Das Kabel ist damit für die symmetrische Verbindung zwischen zwei SFF-8644-Buchsen ausgelegt – typischerweise zwischen dem externen SAS-Port eines Storage-Controllers und dem entsprechenden Port einer Disk-Enclosure." } } ] }
