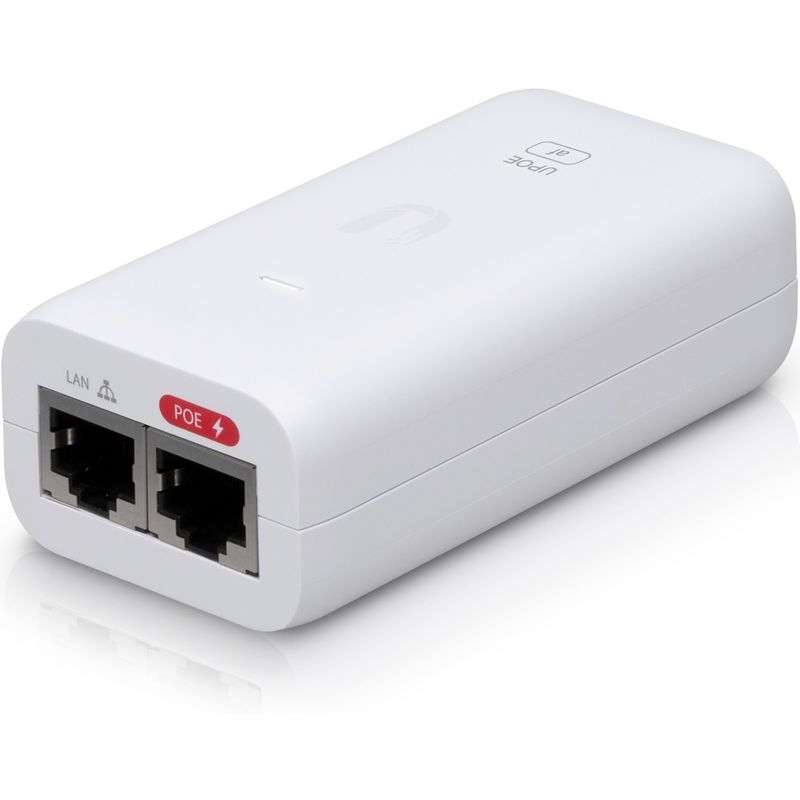

UBIQUITI U-POE-AF | PoE Injector Gigabit 802.3af | 48V 15W

UBIQUITI U-POE-AF: Professioneller Gigabit PoE-Injector für IEEE 802.3af-Endgeräte Der UBIQUITI U-POE-AF Power Injector ist eine spezialisierte Netzwerkkomponente, die entwickelt wurde, um IEEE 802.3af-kompatible Endgeräte über ein Standard-Ethernet-Kabel mit Strom zu versorgen. Als externe Power-over-Ethernet-Lösung ermöglicht das kompakte Gerät die Spannungsversorgung von Access Points, IP-Kameras oder VoIP-Telefonen ohne zusätzliche Stromkabel. Mit seiner Gigabit-Ethernet-Unterstützung und der robusten Außenanwendung-Tauglichkeit positioniert sich der U-POE-AF als zuverlässige Infrastrukturlösung für professionelle Netzwerkinstallationen. Der U-POE-AF arbeitet nach dem IEEE 802.3af-Standard, der als grundlegender PoE-Standard für niedrigere Leistungsanforderungen konzipiert wurde. Das Gerät liefert eine Ausgangsspannung von 48 Volt Gleichstrom bei einem maximalen Ausgangsstrom von 0,32 Ampere, was einer Ausgangsleistung von etwa 15,4 Watt entspricht. Diese Leistung reicht für die Versorgung von Standard-Access-Points wie den UBIQUITI UniFi AP-AC-Lite oder vergleichbaren Endgeräten aus. Die Power-over-Ethernet-Technologie nutzt die ungenutzten Adernpaare in Cat5e- oder Cat6-Kabeln zur Stromübertragung. Der U-POE-AF injiziert die 48-Volt-Spannung über die Pins 4, 5 (positiv) und 7, 8 (negativ) des RJ45-Steckers, während die Datenübertragung über die Pins 1, 2, 3 und 6 erfolgt. Diese Implementierung folgt dem sogenannten "Endspan"-Verfahren und ist vollständig rückwärtskompatibel zu Geräten ohne PoE-Unterstützung. Die interne Schutzschaltung des Injectors verhindert Schäden an nicht-PoE-fähigen Endgeräten durch automatische Erkennung der angeschlossenen Hardware. Nur wenn ein IEEE 802.3af-kompatibles Gerät erkannt wird, schaltet sich die Stromversorgung aktiv. Diese Funktionalität macht den U-POE-AF sicher im Einsatz auch in gemischten Netzwerkumgebungen. Netzwerk-Performance und Gigabit-Ethernet-Integration Der U-POE-AF unterstützt Gigabit-Ethernet mit Übertragungsgeschwindigkeiten von bis zu 1.000 Mbit/s in beide Richtungen. Die interne Architektur arbeitet mit einem transparenten Durchschaltprinzip, bei dem die Ethernet-Signale ohne Latenz oder Pufferung weitergeleitet werden. Dies gewährleistet, dass die ursprüngliche Netzwerk-Performance vollständig erhalten bleibt. Das Gerät verfügt über zwei Gigabit-Ethernet-Anschlüsse: einen Eingang für die Verbindung zum Netzwerk-Switch oder Router und einen Ausgang für das zu versorgende PoE-Endgerät. Die RJ45-Buchsen sind für Standard-Cat5e- und Cat6-Verkabelung ausgelegt und unterstützen Auto-MDI/MDIX, wodurch sowohl Straight-Through- als auch Crossover-Kabel verwendet werden können. In der Praxis bedeutet dies, dass Installateure keine speziellen Überlegungen zur Verkabelung anstellen müssen. Der U-POE-AF erkennt automatisch die korrekte Polung und passt sich entsprechend an. Diese Flexibilität ist besonders in Retrofit-Installationen von Vorteil, wo vorhandene Verkabelungsstrukturen genutzt werden sollen. Stromversorgung und Energieeffizienz Der interne Schaltregler des U-POE-AF akzeptiert Eingangsspannungen zwischen 100 und 240 Volt Wechselstrom bei Frequenzen von 50 oder 60 Hertz. Diese universelle Spannungstoleranz macht das Gerät weltweit einsetzbar, ohne dass regionale Adapter oder Transformatoren erforderlich sind. Der Wirkungsgrad liegt laut Hersteller bei über 85 Prozent, was zu geringeren Betriebskosten und reduzierter Wärmeentwicklung führt. Das externe Netzteil-Design ermöglicht eine bessere Wärmeverteilung als interne Stromversorgungen und reduziert gleichzeitig die Ausfallwahrscheinlichkeit des Hauptgeräts. Bei einem Ausfall der Stromversorgung bleibt der Ethernet-Durchgang bestehen, wodurch zumindest die Datenverbindung aufrechterhalten wird – ein wichtiger Vorteil bei kritischen Netzwerkinstallationen. Die Leerlaufleistung des Geräts beträgt weniger als 0,5 Watt, wenn kein PoE-Endgerät angeschlossen ist. Diese geringe Standby-Leistung macht den kontinuierlichen Betrieb auch in größeren Installationen wirtschaftlich vertretbar. Bei voll ausgelasteter PoE-Versorgung steigt die Gesamtleistungsaufnahme auf etwa 17-18 Watt. Mechanischer Aufbau und Außenanwendung Mit Abmessungen von 46 × 86 × 33 Millimetern gehört der U-POE-AF zu den kompaktesten PoE-Injektoren seiner Leistungsklasse. Das weiße Kunststoffgehäuse wurde speziell für die Außenanwendung entwickelt und bietet Schutz gegen Witterungseinflüsse. Die Zertifizierungen CE, FCC, IC und UL bestätigen die Einhaltung internationaler Sicherheits- und Elektromagnetik-Standards. Die Außentauglichkeit ist besonders relevant für Installationen an Gebäudeaußenseiten, wo Access Points oder IP-Kameras versorgt werden müssen. Das Gehäuse widersteht UV-Strahlung, Temperaturschwankungen und Feuchtigkeit innerhalb der spezifizierten Betriebsbedingungen. Ventilationsschlitze an den Seiten sorgen für passive Kühlung ohne mechanische Komponenten. Die beiden RJ45-Anschlüsse sind auf gegenüberliegenden Seiten des Gehäuses angeordnet, was eine saubere Kabelführung ermöglicht. Kunststoff-Zugentlastungen an beiden Buchsen verhindern Schäden durch mechanische Belastung der Ethernet-Kabel. Zur Wandmontage können Standard-Kabelbinder durch die vorgesehenen Öffnungen im Gehäuse geführt werden. Kompatibilität und Einsatzbereich Der U-POE-AF ist primär für den Einsatz mit UBIQUITI UniFi-Produkten optimiert, funktioniert aber mit allen IEEE 802.3af-kompatiblen Endgeräten. Typische Anwendungen umfassen die Versorgung von Access Points mit einer Leistungsaufnahme bis 12 Watt, kompakten IP-Kameras für Überwachungssysteme und VoIP-Telefonen in Büroumgebungen. Bei UBIQUITI-Hardware eignet sich der Injector besonders für Modelle wie den UniFi AP-AC-Lite, UniFi AP-AC-LR oder ältere Generationen der UniFi-Serie, die noch nicht den höheren PoE+-Standard benötigen. Für neuere High-Performance-Access-Points wie den UniFi 6 Pro oder UniFi 6 Enterprise ist die Leistung möglicherweise nicht ausreichend. In der Überwachungstechnik versorgt der U-POE-AF problemlos Standard-IP-Kameras ohne Pan-Tilt-Zoom-Funktionen oder aufwändige Infrarot-Beleuchtung. Die 15,4-Watt-Ausgangsleistung reicht für Full-HD-Kameras mit grundlegender Nachtsicht-LED-Beleuchtung aus. Für VoIP-Telefone bietet der Injector mehr als ausreichend Leistung, da diese typischerweise nur 2-5 Watt benötigen. Selbst Desktop-Telefone mit größeren Displays und mehreren Ethernet-Ports bleiben innerhalb der verfügbaren Leistungsgrenze. Installation und Netzwerkintegration Die Installation erfolgt durch einfaches Zwischenschalten zwischen Switch und Endgerät. Der "Data In"-Anschluss wird mit dem Netzwerk-Switch verbunden, während der "Power + Data Out"-Anschluss das zu versorgende Gerät speist. Eine spezielle Konfiguration oder Software-Installation ist nicht erforderlich, da die PoE-Funktionalität auf Hardware-Ebene implementiert ist. Bei größeren Installationen kann der U-POE-AF als kostengünstige Alternative zu teuren PoE-Switches dienen. Statt einen vollständigen PoE-Switch zu beschaffen, können einzelne Ports nach Bedarf mit PoE-Funktionalität nachgerüstet werden. Dies ist besonders in Bestandsinstallationen vorteilhaft, wo nur wenige PoE-Ports benötigt werden. Die Positionierung des Injectors sollte möglichst nahe am zu versorgenden Endgerät erfolgen, um Spannungsabfälle in der Verkabelung zu minimieren. Bei Kabellängen über 50 Meter sollte hochwertige Cat6-Verkabelung verwendet werden, um ausreichende Spannungsstabilität sicherzustellen. Für redundante Installationen können mehrere U-POE-AF-Injektoren parallel eingesetzt werden, wobei jeder Injector ein eigenes Endgerät versorgt. Eine automatische Lastverteilung zwischen mehreren Injektoren für dasselbe Gerät ist nicht möglich und würde zu Konflikten führen. Ideal für diese Einsatzbereiche UniFi-Access-Point-Installationen: Versorgung von UBIQUITI Access Points der UniFi-Serie mit IEEE 802.3af-Kompatibilität, insbesondere für Retrofit-Installationen in bestehenden Netzwerkinfrastrukturen ohne PoE-Switches IP-Kamera-Überwachungssysteme: Stromversorgung für Standard-IP-Kameras mit Full-HD-Auflösung und grundlegender LED-Beleuchtung in Außenbereichen oder schwer zugänglichen Installationsorten VoIP-Telefonie-Implementierungen: Nachrüstung bestehender Netzwerkinfrastrukturen für die Versorgung von IP-Telefonen ohne Austausch vorhandener Standard-Switches Temporäre Netzwerk-Setups: Mobile oder temporäre Installationen, bei denen schnell PoE-Funktionalität ohne umfangreiche Infrastruktur-Änderungen benötigt wird Kostensensitive Kleininstallationen: Projekte mit wenigen PoE-Endgeräten, bei denen ein vollwertiger PoE-Switch wirtschaftlich nicht vertretbar ist Häufige Fragen Kann der U-POE-AF auch PoE+-Geräte versorgen? Nein, der U-POE-AF unterstützt ausschließlich den IEEE 802.3af-Standard mit maximal 15,4 Watt Ausgangsleistung. PoE+-Geräte (IEEE 802.3at) benötigen bis zu 30 Watt und sind mit diesem Injector nicht kompatibel. Für PoE+-Anwendungen bietet UBIQUITI separate Injector-Modelle. Ist das Gerät für den Außeneinsatz geeignet? Ja, der U-POE-AF ist laut Hersteller für Außenanwendungen konzipiert. Das Gehäuse ist gegen Witterungseinflüsse geschützt und verfügt über entsprechende Zertifizierungen. Dennoch sollte das Gerät vor direkter Wassereinwirkung geschützt und in einem überdachten Bereich installiert werden. Funktioniert der Injector mit Non-UBIQUITI-Geräten? Ja, der U-POE-AF ist vollständig IEEE 802.3af-kompatibel und funktioniert mit allen Endgeräten, die diesem Standard entsprechen. Dazu gehören Access Points, IP-Kameras und VoIP-Telefone verschiedener Hersteller, solange diese maximal 12,95 Watt am Endgerät benötigen (15,4 W minus Kabelverluste). Kann ich mehrere Injektoren in Reihe schalten? Nein, eine Reihenschaltung mehrerer PoE-Injektoren ist nicht zulässig und kann zu Geräteschäden führen. Pro Ethernet-Verbindung darf nur ein PoE-Injector verwendet werden. Für mehrere Endgeräte sind entsprechend viele separate Injektoren erforderlich. Bleibt die Datenverbindung bei Stromausfall bestehen? Bei einem Ausfall der Stromversorgung des Injectors wird nur die PoE-Funktion unterbrochen. Die Ethernet-Datenverbindung zwischen Switch und Endgerät bleibt grundsätzlich bestehen, sofern das Endgerät über eine alternative Stromversorgung verfügt. Der Injector arbeitet als transparente Durchschaltung für Datensignale. Welche maximale Kabellänge wird unterstützt? Wie bei Standard-Ethernet-Installationen beträgt die maximale Kabellänge 100 Meter nach IEEE 802.3-Standard. Bei PoE-Anwendungen sollten jedoch hochwertige Cat5e- oder Cat6-Kabel verwendet werden, um Spannungsabfälle zu minimieren. Bei Kabellängen über 80 Metern empfiehlt sich eine Messung der Spannung am Endgerät.
