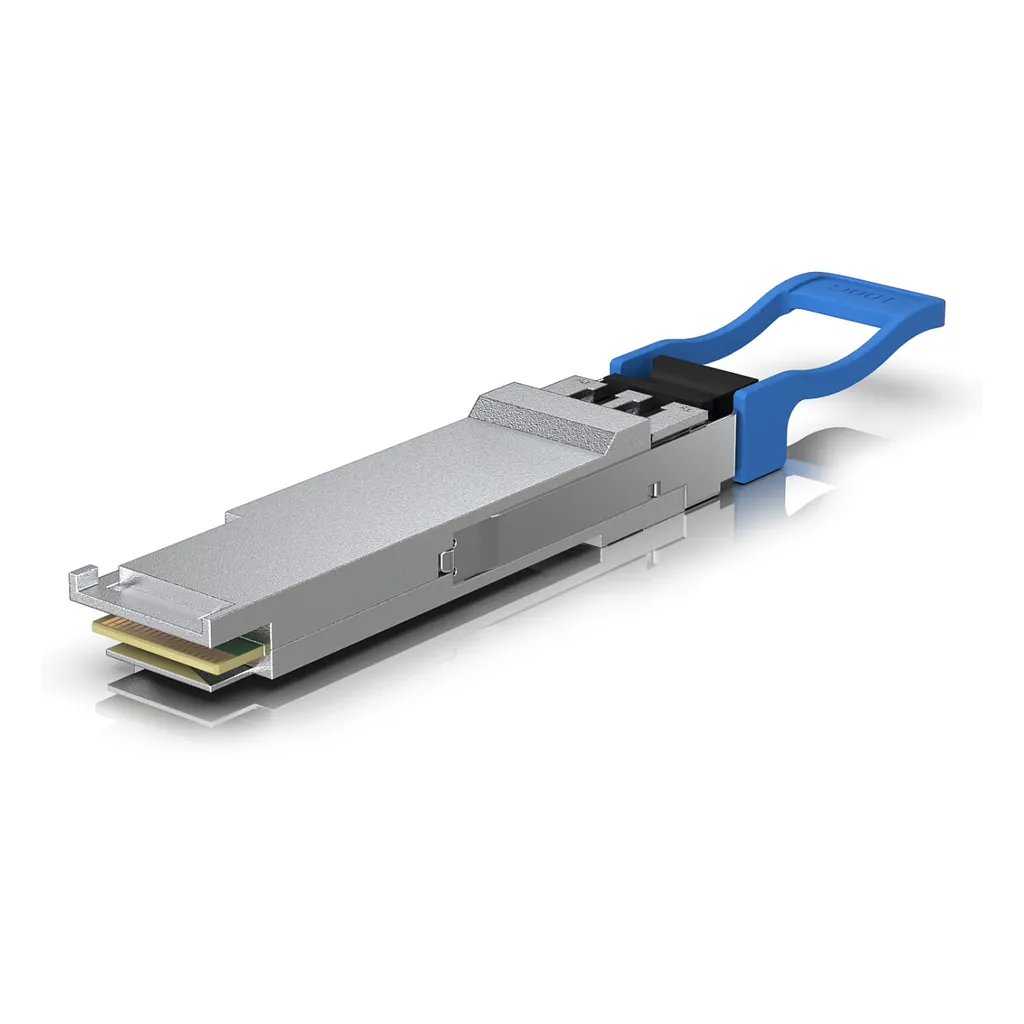

UBIQUITI UniFi QSFP28-LR4 | 100G Glasfaser-Modul | 10km Reichweite

Professionelles 100-Gigabit-Transceiver-Modul für Enterprise-Netzwerke Das UBIQUITI UniFi 100G LR4 Single-Mode Optical Module (UACC-OM-QSFP28-LR4) ist ein hochwertiger QSFP28-Transceiver für den Aufbau leistungsstarker Glasfaser-Netzwerkverbindungen in Rechenzentren und Campus-Netzwerken. Das Modul ermöglicht 100-Gigabit-Ethernet-Verbindungen über Singlemode-Fasern mit einer maximalen Reichweite von bis zu 10 Kilometern. Mit seiner 4-Wellenlängen-Technologie und dem Standard-konformen QSFP28-Formfaktor integriert es sich nahtlos in bestehende UniFi-Infrastrukturen sowie kompatible Switching-Plattformen anderer Hersteller. 100GBase-LR4 Technologie und Übertragungsleistung Das Herzstück des UACC-OM-QSFP28-LR4 bildet die 100GBase-LR4-Technologie, die auf dem bewährten Coarse Wavelength Division Multiplexing (CWDM) basiert. Das Modul nutzt vier separate Wellenlängen für die Datenübertragung: 1295 nm, 1300 nm, 1304 nm und 1309 nm sowohl für Senden (TX) als auch Empfangen (RX). Diese Aufteilung der 100-Gigabit-Datenrate auf vier parallele Kanäle à 25 Gigabit ermöglicht eine effiziente und stabile Übertragung über große Entfernungen. Der entscheidende Vorteil der LR4-Variante liegt in der maximalen Übertragungsreichweite von 10 Kilometern über Standard-Singlemode-Fasern (G.652). Dies macht das Modul ideal für Verbindungen zwischen verschiedenen Gebäuden eines Campus, zwischen Rechenzentren oder für Metropolitan Area Networks (MAN). Im Vergleich zu Short-Range-Modulen (SR4), die typischerweise auf wenige hundert Meter über Multimode-Fasern begrenzt sind, eröffnet die LR4-Technologie völlig neue Möglichkeiten für weitreichende Hochgeschwindigkeitsverbindungen. Die volle 100-Gigabit-Datenrate entspricht einer Bruttoübertragungsgeschwindigkeit von 100.000 Megabit pro Sekunde, was selbst für anspruchsvollste Anwendungen wie Live-Video-Streaming in 4K/8K, umfangreiche Datensicherungen oder die Replikation virtueller Maschinen zwischen Standorten ausreichend Bandbreite bietet. Für Perspektive: Eine solche Verbindung könnte theoretisch etwa 12,5 Gigabyte an Daten pro Sekunde übertragen – genug, um einen kompletten Blu-ray-Film in weniger als vier Sekunden zu transferieren. QSFP28-Standard und Formfaktor-Kompatibilität Das Modul folgt dem industrieweiten QSFP28-Standard (Quad Small Form-factor Pluggable 28), der speziell für 100-Gigabit-Anwendungen entwickelt wurde. Der kompakte Hot-Pluggable-Formfaktor ermöglicht den Austausch im laufenden Betrieb, ohne dass Switches oder Router heruntergefahren werden müssen – ein kritischer Vorteil in produktiven Umgebungen, wo Ausfallzeiten kostspielig sind. Die QSFP28/QSFP+-Schnittstelle ist rückwärtskompatibel zu älteren QSFP+-Modulen, allerdings mit entsprechend reduzierter Geschwindigkeit. Dies bedeutet, dass das 100G-Modul auch in QSFP+-Ports betrieben werden kann, dann aber nur mit 40-Gigabit-Geschwindigkeit arbeitet. Umgekehrt lassen sich in QSFP28-Ports auch 40G-QSFP+-Module verwenden, was Investitionsschutz und flexible Migrationspfade ermöglicht. Der LC/UPC-Anschluss (Lucent Connector/Ultra Physical Contact) mit Duplex-Konfiguration nutzt Standard-Glasfaser-Patchkabel mit LC-Steckern. UPC-Schliff sorgt für minimale Reflexionen und optimale optische Leistung. Die beiden LC-Ports handhaben jeweils zwei der vier Wellenlängen – ein Port für die TX-Wellenlängen, der andere für RX. Diese Aufteilung vereinfacht die Verkabelung erheblich im Vergleich zu älteren Lösungen, die separate Fasern für jede Wellenlänge benötigten. Optische Parameter und Signalqualität Die optische Leistung des UACC-OM-QSFP28-LR4 ist für den robusten Betrieb in professionellen Umgebungen optimiert. Das Modul ist als Laser Class 1 nach EN 60825-1:2014 zertifiziert, was bedeutet, dass es bei normalem Betrieb augensicher ist. Diese Klassifizierung ist wichtig für Techniker, die regelmäßig mit Glasfaser-Installationen arbeiten. Die vier CWDM-Wellenlängen sind präzise auf die ITU-T G.694.2-Spezifikation abgestimmt, was Interoperabilität mit anderen Herstellern sicherstellt. Der 20-nm-Abstand zwischen den Wellenlängen (1295 nm, 1300 nm, 1304 nm, 1309 nm) bietet ausreichend spektralen Abstand, um Crosstalk zwischen den Kanälen zu vermeiden. Dies ist besonders wichtig in Dense Wavelength Division Multiplexing (DWDM)-Umgebungen, wo möglicherweise zusätzliche Wellenlängen in derselben Faser übertragen werden. Für die maximale Übertragungsreichweite von 10 Kilometern setzt das Modul auf hochwertige DFB-Laser (Distributed Feedback) mit exzellenter Spektralreinheit. Die Empfängerseite nutzt PIN-Photodioden mit integrierter Transimpedanzverstärkung für optimale Empfindlichkeit auch bei schwachen Signalen nach langen Übertragungsstrecken. Stromverbrauch und Thermal Management Mit einer Leistungsaufnahme von nur 4 Watt im Betrieb positioniert sich das UACC-OM-QSFP28-LR4 im unteren Bereich des Verbrauchsspektrums für 100G-Transceiver. Zum Vergleich: Frühe 100G-Module benötigten oft 7-8 Watt oder mehr. Der niedrige Stromverbrauch bringt mehrere Vorteile: Geringere Betriebskosten, weniger Wärmeentwicklung in dicht bestückten Switches und längere Lebensdauer durch niedrigere Betriebstemperaturen. Der spezifizierte Betriebstemperaturbereich von 0°C bis 70°C deckt praktisch alle Einsatzszenarien ab – von klimatisierten Rechenzentren bis hin zu Outdoor-Installationen mit Schutzgehäusen. Die obere Grenze von 70°C ist besonders bemerkenswert, da sie auch den Betrieb in warmen Umgebungen oder bei reduzierter Kühlung ermöglicht. Dies kann in Edge-Standorten oder kleineren Verteilerschränken relevant sein, wo möglicherweise keine aktive Kühlung verfügbar ist. Das Thermal Management des Moduls nutzt die standardmäßigen QSFP28-Kühlmechanismen moderner Switches. Die meisten Enterprise-Switches sind mit ausreichender Luftzirkulation und Heat Sinks ausgestattet, um auch bei voller Bestückung aller Ports mit 100G-Modulen stabile Betriebstemperaturen zu gewährleisten. Integration in UniFi-Ökosystem und Monitoring Als Teil der UniFi-Produktfamilie integriert sich das UACC-OM-QSFP28-LR4 nahtlos in das UniFi Network Controller-System. Dies ermöglicht zentralisiertes Monitoring der optischen Parameter wie Sendeleistung, Empfangsstärke und Temperatur für alle vier Wellenlängen. Solche Überwachungsfunktionen sind entscheidend für proaktive Wartung und Fehlerbehebung in kritischen Netzwerkverbindungen. Die UniFi-Controller-Software kann Alarme auslösen, wenn optische Parameter außerhalb der Normalbereiche liegen – beispielsweise wenn eine Faser beschädigt ist oder Steckverbindungen verschmutzt sind. Diese Digital Optical Monitoring (DOM)-Funktionen reduzieren die mittlere Reparaturzeit (MTTR) erheblich, da Techniker bereits vor Ort wissen, welches spezifische Problem vorliegt. Für komplexere Netzwerk-Topologien unterstützt das Modul Link Layer Discovery Protocol (LLDP) und ähnliche Discovery-Mechanismen, die automatisch benachbarte Geräte erkennen und in der Netzwerk-Topologie-Ansicht des Controllers darstellen. Dies vereinfacht die Dokumentation und das Troubleshooting erheblich. Ideal für diese Einsatzbereiche Campus-Netzwerk-Backbones: Verbindung von Kernverteilern zwischen Gebäuden mit bis zu 10 km Entfernung über vorhandene Singlemode-Infrastruktur Rechenzentrum-Interconnects: Hochgeschwindigkeitsverbindungen zwischen Co-Location-Bereichen oder geographisch verteilten Rechenzentren für Disaster Recovery und Load Balancing ISP-Infrastrukturen: Metropolitan-Area-Network-Verbindungen für Internet Service Provider und Carrier mit hohen Bandbreitenanforderungen Konvergente Infrastrukturen: Integration von Storage Area Networks (SAN) und Local Area Networks (LAN) über eine gemeinsame 100G-Backbone-Infrastruktur Video-Production-Workflows: Unterstützung von unkomprimierten 4K/8K-Video-Streams zwischen Produktions-, Post-Production- und Archivierungs-Standorten Standards-Konformität und Zertifizierungen Das UACC-OM-QSFP28-LR4 erfüllt alle relevanten internationalen Standards und Zertifizierungsanforderungen für den weltweiten Einsatz. Die EN 60825-1:2014-Zertifizierung für Laser Class 1 gewährleistet Augensicherheit nach europäischen Standards. Die RCM-Kennzeichnung (Regulatory Compliance Mark) bestätigt die Konformität mit australischen und neuseeländischen Elektromagnetischen Verträglichkeits- und Funkanlagenbestimmungen. Die UKCA-Kennzeichnung (UK Conformity Assessed) zeigt die Konformität mit britischen Produktsicherheitsstandards nach dem Brexit. Die WEEE-Kennzeichnung (Waste Electrical and Electronic Equipment) dokumentiert die umweltgerechte Entsorgbarkeit gemäß EU-Richtlinien. Diese umfassenden Zertifizierungen ermöglichen den problemlosen Einsatz in praktisch allen westlichen Märkten ohne zusätzliche Genehmigungsverfahren. Die Einhaltung der IEEE 802.3ba-Spezifikation für 100GBASE-LR4 stellt sicher, dass das Modul mit allen standardkonformen Switches und Routern interoperabel ist, unabhängig vom Hersteller. Dies ist besonders wichtig in Multi-Vendor-Umgebungen, wo Equipment verschiedener Hersteller zusammenarbeiten muss. Installation und Best Practices Die Installation des QSFP28-Moduls folgt bewährten Glasfaser-Best-Practices. Vor dem Einsetzen sollten alle Glasfaser-Endfaces mit Alkohol und fusselfreien Reinigungstüchern gereinigt werden. Verschmutzungen sind die häufigste Ursache für optische Probleme und können bei 100G-Übertragungen bereits bei minimalen Verschmutzungsgraden zu Übertragungsfehlern führen. Das Hot-Plugging-Feature ermöglicht zwar den Austausch im laufenden Betrieb, jedoch sollte in produktiven Umgebungen trotzdem eine geplante Wartungsfenster für solche Arbeiten eingeplant werden. Spanning Tree Protocol (STP) oder andere Redundanz-Mechanismen können zwar Ausfälle kompensieren, aber die kurze Unterbrechung kann trotzdem Auswirkungen auf zeitkritische Anwendungen haben. Für optimale Leistung sollten die Glasfaser-Patchkabel regelmäßig auf Biegungen überprüft werden. Singlemode-Fasern sind empfindlicher gegen Makrobiegungen als Multimode-Fasern. Ein Biegeradius unter 30mm kann bereits zu Signalverlusten führen. Professionelle Kabelmanagement-Systeme mit ausreichend dimensionierten Biegeradien sind daher essentiell. Häufige Fragen Ist das Modul mit Switches anderer Hersteller kompatibel? Ja, das UACC-OM-QSFP28-LR4 folgt dem IEEE 802.3ba-Standard für 100GBASE-LR4 und ist daher mit allen QSFP28-fähigen Switches und Routern kompatibel, die diesen Standard unterstützen – unabhängig vom Hersteller. Die Verwendung von Standard-LC-Anschlüssen und standardkonformen optischen Parametern gewährleistet die Interoperabilität. Kann das Modul in QSFP+-Ports verwendet werden? Das Modul ist mechanisch kompatibel mit QSFP+-Ports, arbeitet dann aber nur mit reduzierter Geschwindigkeit von 40 Gigabit statt der vollen 100-Gigabit-Kapazität. Diese Rückwärtskompatibilität ermöglicht flexible Migrationspfade und Investitionsschutz bei Upgrade-Zyklen. Welche Faserkabel werden benötigt? Das Modul benötigt Standard-Singlemode-Glasfaserkabel (G.652) mit LC/UPC-Steckern in Duplex-Konfiguration. Die maximale Übertragungsdistanz von 10 km wird mit Standard-Singlemode-Fasern erreicht. Patchkabel sollten einen Biegeradius von mindestens 30mm einhalten. Unterstützt das Modul Digital Optical Monitoring (DOM)? Als Teil des UniFi-Ökosystems unterstützt das Modul umfassendes Monitoring der optischen Parameter über den UniFi Network Controller. Dies umfasst Überwachung von Sendeleistung, Empfangsstärke, Temperatur und anderen diagnostischen Parametern für alle vier Wellenlängen. Kann das Modul im laufenden Betrieb getauscht werden? Ja, der QSFP28-Standard unterstützt Hot-Plugging. Das Modul kann ohne Herunterfahren des Switches eingesetzt oder entfernt werden. In produktiven Umgebungen wird jedoch empfohlen, solche Wartungsarbeiten in geplanten Wartungsfenstern durchzuführen, um Auswirkungen auf zeitkritische Anwendungen zu minimieren. Welche Umgebungsbedingungen werden unterstützt? Laut Hersteller arbeitet das Modul in einem Temperaturbereich von 0°C bis 70°C. Diese Spezifikation deckt sowohl klimatisierte Rechenzentren als auch anspruchsvollere Umgebungen wie Outdoor-Installationen mit Schutzgehäusen ab. Die niedrige Leistungsaufnahme von 4 Watt trägt zu stabilen Betriebstemperaturen bei.
